Wysoce precyzyjna drukarka pastowa do lutowania PCB całkowicie automatyczna

Szczegóły Produktu

Miejsce pochodzenia: Jiangsu

Nazwa handlowa: YUSH

Orzecznictwo: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Numer modelu: YSK

Warunki płatności i wysyłki

Minimalne zamówienie: 1 SET

Cena: USD 12800~22800

Szczegóły pakowania: Obudowa ze sklejki

Czas dostawy: 3 do 7 dni

Zasady płatności: L/C, D/A, D/P, T/T, Western Union

Możliwość Supply: 50 zestawów/miesiąc

Najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                Całkowicie automatyczny drukarz pasty lutowniczej na PCB, Drukarka pasty lutowniczej z PCB o wysokiej precyzji, Drukarka pastowa do lutowania PCB w trybie offline


Wysoce precyzyjna drukarka pastowa do lutowania PCB całkowicie automatyczna

Całkowicie automatyczny drukarka z paską lutową PCB o wysokiej precyzji

性能MachinePerformance (Wykonanie maszyny)
Znów ustawić dokładność Pozycja	± 12,5um@6o CPK≥2.0
Znów dokładność druku Dokładność druku	±22um@6o CPK≥2.0
NCP-CT ((nie obejmuje czyszczenia i drukowania)	7s
HCP-CT (z uwzględnieniem czyszczenia i drukowania)	18 sztuk na sztukę
制程CT	4 minuty.
转线CT	2 minuty.
基板处理参数Substrat przetwarzanie pArametr
Maksymalny rozmiar deski	400340mm rozszerzalny:530340mm (opcja)
Najmniejszy rozmiar deski	50*50 mm
基板厚度 rozmiarGrubość deski	0.4~6 mm
取像机械范围Kamera Zakres Mechaniczny	528*340 mm
Maksymalna waga deski	4 kg
基板边缘间隙Przepustowość krawędzi deski	2.5 mm
过板高度 Wysokość deski	15 mm ultrawyłączony szpil
wysokość przesyłki prędkość przesyłki	900±40 mm
prędkość przesyłu (max) prędkość transportu	Rozdział kontroli: 1500 mm/s (maksymalnie)
传输方式Transport direction	段式运输导轨Jeden etap
transmisji kierunek kierunek transmisji	Z lewej do prawej
	Z prawej na lewo
	Wchodzę i wychodzę tak samo.
基板支?? 方法System wsparcia	磁性顶针 Magnetyczna szpilka
	等高块Blok wsparcia
	Ręczne ustawienia górne-dolne
基板持Board camp	Ręczne rozciąganie nacisku
基板持Board camp	柔性边侧紧固

印刷参数Druk Parametry
Prędkość druku	10 ~ 200 mm/s
Ciśnienie druku	0.5~10kg
印刷模式 Tryb drukowania	单或双刀印刷Jeden/Dwukrotnie
?? 刀类型Queegee Typ	W przypadku, w których nie jest to możliwe, należy zastosować następujące metody:
脱模距离Snap-off	0~20 mm
脱模速度Snap-Speed	0~20 mm/s
Rozmiar ramy szablonu	470370mm~737737mm(tłuszcz: 20-40mm)
钢网定位方式Sposób pozycjonowania stalowej siatki	Automatyczne pozycjonowanie w kierunku Y
清洗参数Oczyszczanie Parametry
清洗方式System czyszczenia	干擦,湿擦,真空Suche,Wet Vacuum trzy tryby
Wysokiej prędkości czyszczenie	Czyszczenie zintegrowane
System czyszczenia	侧喷淋式Side spray typ
清洗行程Oczyszczanie	≈ ≈ ≈ ≈ ≈ ≈ ≈ ≈ ≈ ≈ ≈ ≈ ≈ ≈ ≈ ≈
清洗位置Pozycja czyszczenia	后置清洗Późne czyszczenie
czystośćSzybkość czyszczenia	10-200 mm/s
清洗液用量Wykorzystanie płynu czyszczącego	Automatyczne generowanie, ręczne dostosowywanie
清洗纸用量 Cleaning consumption	Automatyczne generowanie, ręczne dostosowywanie
影像参数Wizja Parametry
影像视域CCD FOV	10*8 mm
Kamera typu	130 tys. cyfrowej kamery cyfrowej.
摄像系统Systemy kamer	Źródło światła łącze optyczne
取像CT(流光)Kamera Cyde czas	150 ms
基准点类型Typy znaków powierniczych	标准形状基准Standard Fiducial Mark Shape
	np: okrągły, √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
	Płytka i profil
Wielkość znaku	00,3-6 mm
Liczba znaków	Maksymalnie: 4 sztuk
防呆点数量 Trzymaj się z dala od numbei	Maksymalnie: 1 sztuk

urządzenia, maszyny parametry
功率要求 Źródło mocy	AC:220 ± 10%,50/60Hz 2,2KW
压缩空气要求Ciśnienie powietrza	4~6 kgf/cm2
耗气量Zapotrzebowanie powietrza	约5L/min
temperatury środowiska pracytemperatura pracy	-20°C~+45°C
wilgotność środowiska pracy wilgotność środowiska pracy	30% ~ 60%
机器高度 ((除三色灯)) Wymiar maszyny ((bez światła wieży))	1460 mm
机器长度X方向MaszynaDługość	1150 mm
机器宽度Y方向 szerokość maszyny	1380 mm
机器重量Maszyna Waga przybliżona	Około 900 kg.
设备承重要求Wymogi dotyczące nośności obciążenia urządzeń	650 kg/m

1Model urządzenia: YSK
2Rozmiar wyposażenia: 1380 (długość przednia) * 1150 (głębokość boczna) * 1460 (wysokość) mm
3. Główne źródło zasilania: AC:220±10%,50/60HZ 3KW stabilne źródło zasilania z prądem nominalnym, typ wtyczki: cala.
Interfejs elektryczny jest przedstawiony w następujący sposób:
4Główne źródło powietrza: źródło powietrza przemysłowego o stabilnym ciśnieniu 4,0 ~ 6 kgf / cm2.
Głowa jest uniwersalna, a tylne złącze można dopasować do wielkości rury gazowej
5Maszyna waży około 900 kg.

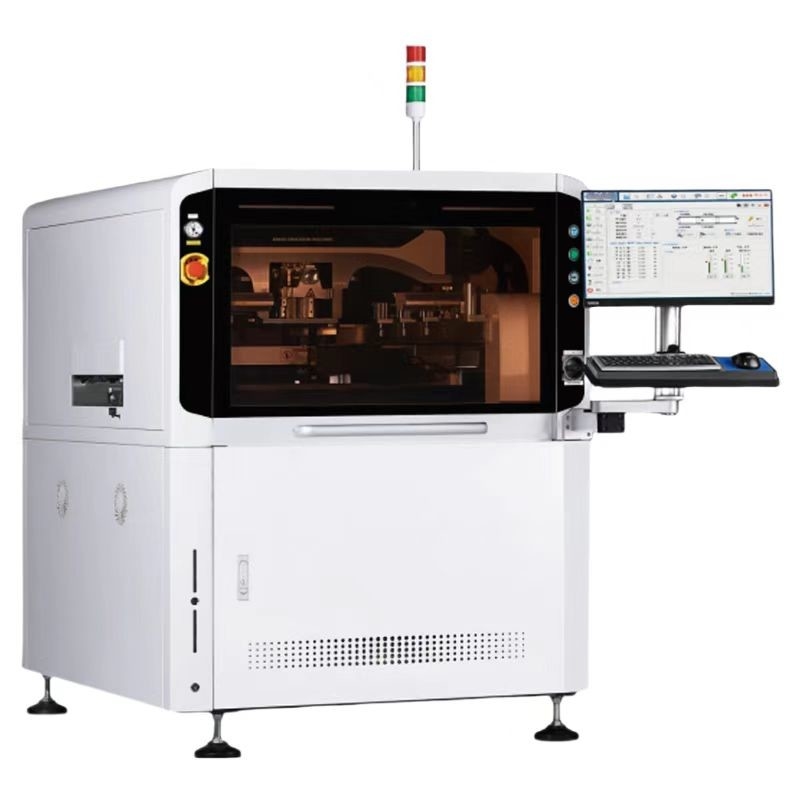

Wysoce precyzyjna drukarka pastowa do lutowania PCB całkowicie automatyczna 1
