Drukarka pastowa do lutowania PCB o mocy 3 kW
, Całkowicie automatyczny drukarz pasty lutowniczej na PCB
, Wysokiej dokładności drukarka pastowa do lutowania PCB

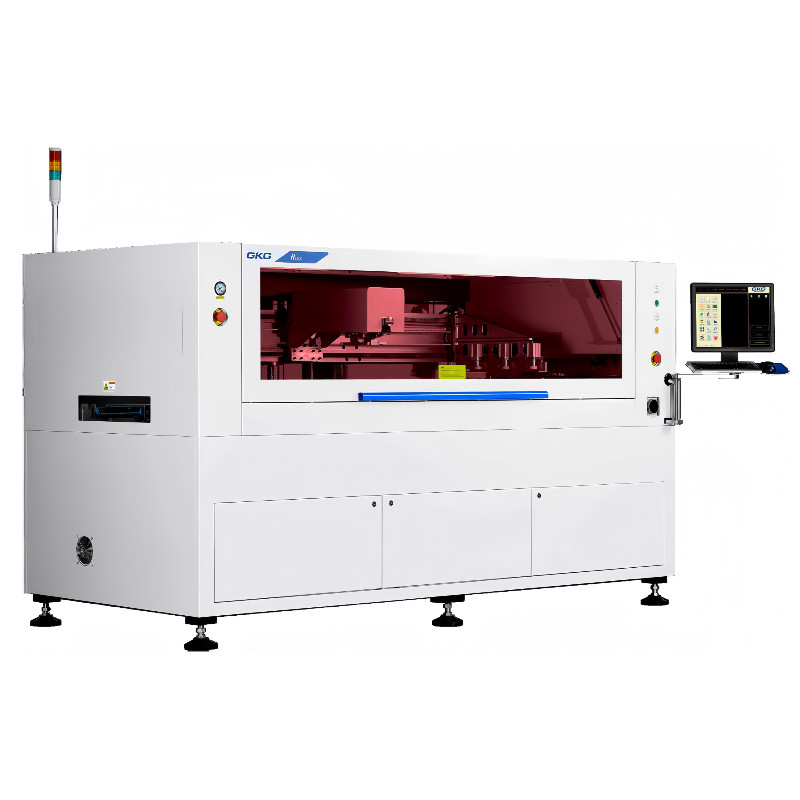

3KW W pełni automatyczny drukarz pasty lutowej PCB wysokiej dokładności
Całkowicie automatyczny drukarz pasty lutowej
| Wydajność maszyny |
| Dokładność pozycji powtarzania |
± 10 μm |
| Dokładność druku |
± 23 μm |
| Czas cyklu |
< 12s |
| Parametry maszyny |
| Źródło energii |
AC:220 ± 10%,50/60Hz 3KW |
| Ciśnienie powietrza |
4~6 kgf/cm2 |
| Przybliżona waga maszyny |
Około 1500 kg. |
| Wymiary maszyny |
2570 ((L) * 1210 ((W) * 1509 ((H) mm |
1Diagram wymiarów urządzeń
Rozmiar sprzętu:2570*1210*1509mm
System obrazowy i optyczny
Wykorzystując jednolite światło pierścieniowe i wysokiej jasności światło koaksialne, z funkcją regulacji jasności obietnic, można dobrze rozpoznać wszystkie rodzaje punktów znaku (w tym szorstkie punkty znaku),stosowane do pokrycia cyny, miedzianie, złoczenie, opryskiwanie cyny, FPC i inne rodzaje PCB z różnych kolorów.
System sterowania elektrycznego
Bezpieczne i uporządkowane rozmieszczenie obwodu elektrycznego i obwodu gazowego obwód elektryczny i ścieżka gazowa są umieszczone pionowo po obu stronach i z tyłu maszyny, co jest łatwe do sprawdzenia i naprawy.
Interfejs obsługi w języku chińskim/angielskim
Maszyna przyjmuje interfejs operacyjny Windows XP/win7 z przyjaznym dla użytkownika oprogramowaniem GKG.Menu/dziennik operacyjny/rejestr awarii/diagnoza awarii/analiza błędów/alarm świetlny itp.
System kontroli i analizy jakości druku pasty lutowej 2D
System 2D natychmiast wykrywa wady składowania pasty lutowej, takie jak odchyleń, braku pasty, braku pasty, połączenia pasty itp., a także gwarantuje jakość druku.
Zastosowalny silnik stopniowy, programowalny i pływające głowice drukowania
Unikalna długa platforma i stała konstrukcja torów, zapewniająca stabilne wsparcie PCB. Krótki szczotek, pozioma drukarka, stabilność ciśnienia, oszczędność pasty lutowej.
