Podkreślić:
Drukarka do lutowania płyt PCB
, Drukarka pasty lutowniczej z PCB o wysokiej precyzji
, Całkowicie automatyczny drukarz pasty lutowniczej na PCB
Maksymalny rozmiar planszy: |
450*340mm |
Minimalny rozmiar planszy: |
50*50mm |
Źródło energii: |
AC: 220 ± 10%, 50/60 Hz, 2,5 kW |
Wymiary maszyny (bez światła wieży): |
1530 (wys.) mm |
Długość maszyny: |
1172 (L) mm |
Szerokość maszyny: |
1385 (szer.) mm |
Przybliżona waga maszyny:: |
Około: 1000 kg |
Wilgotność pracy: |
30% ~ 60% |
Ciśnienie powietrza: |
4 ~ 6 kgf/cm² |
Grubość deski: |
0,4 ~ 6 mm |
Temperatura pracy: |
-20℃~+45℃ |
Zużycie powietrza: |
Około 5 l/min |

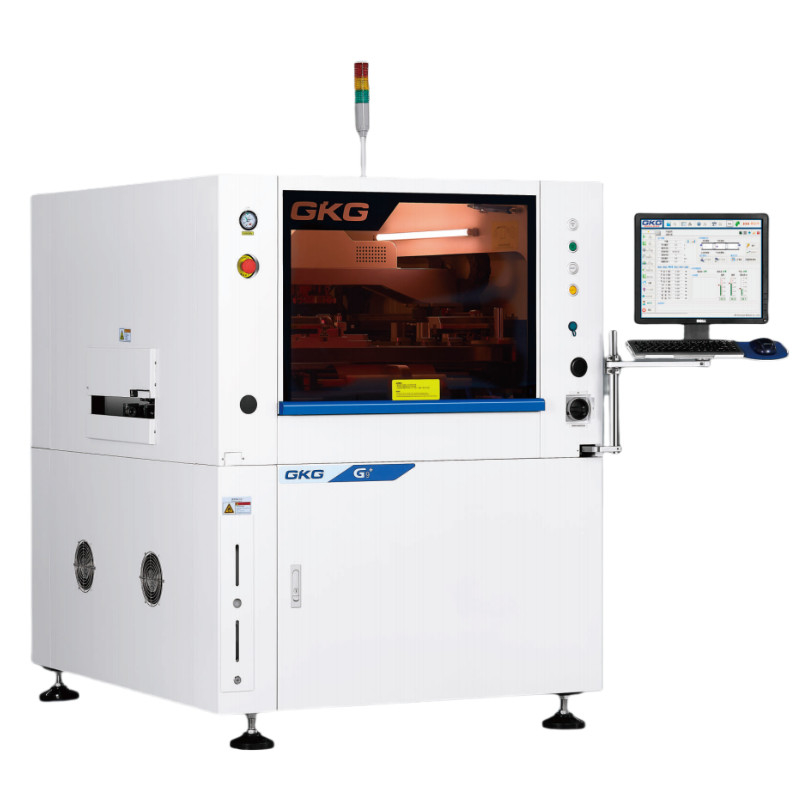

Wysoce precyzyjna, w pełni automatyczna drukarka pasty lutowniczej do płyt PCB
Wysokiej precyzji i dużej prędkości, w pełni automatyczny drukarz pasty lutowniczej
G9+ automatyczna praska do drukowania plastyki cynowej jest modelem wysokiej klasy dla aplikacji wysokiej klasy SMT, który może spełniać wymagania procesu druku 03015, 0,25 stopnia, wysokiej precyzji i dużej prędkości.
Parametry techniczne/specyfikacje
| Przetwarzanie podłoża |
G9+ |
| Maksymalny rozmiar deski |
450*340 mm |
| Minimalny rozmiar deski |
50*50 mm |
| Grubość deski |
0.4~6 mm |
| Maksymalna masa deski |
3 kg |
| Wypróżnienie krawędzi deski |
2.5 mm |
| Wysokość deski |
15 mm |
| Wysokość transportu |
900±40 mm |
| Prędkość transportu |
1500 mm/s (maks.)
Kontrola programu
|
| Kierunek transportu |
Jeden etap |
| Klamy deskowe |
Patentowane nad górnym mocowaniem |
| Ściskanie boczne |
| Funkcja adsorpcji |
| System wsparcia |
Magnetyczna szpilka |
| Blok wsparcia |
| Ręczny stolik w górę i w dół |
Wymiarowy wygląd
Wymiar BTB
Wydajność
System cyfrowej kamery CCD
Całkowicie nowy system ścieżek optycznych, jednolite światło okrągłe i wysoka jasność źródła światła koaksjalnego.umożliwiające łatwe rozpoznanie różnych punktów oznakowania (w tym nierównomiernych punktów oznakowania), takich jak pokrycie cyną, pokrycie miedzi, pokrycie srebrem, lutowanie na gorącym powietrzu, FPC i różne rodzaje różnych kolorów PCB.
Wysoce precyzyjna regulacja grubości PCB
Niezwykle niezawodna konstrukcja z stabilnym ruchem XY.
System pozycjonowania kolei przewodniczej
Nowy wzór opatentowany szynka przewodnicza może odłączalny, programowalny elastyczny zacisk boczny, specyficzny dla FPC, PCBwarpage, wykonywać unikalne urządzenie płyty kempingowej.Poprzez programowanie oprogramowania może automatycznie rozciągnąć i wyciągnąć niezależne grubości PCB.
Innowacyjny projekt konstrukcji wyciekacza
Wprowadzenie kompleksowego systemu wycierania, który zwiększa stabilność i okres trwałości.
Szybkie czyszczenie szablonów
Struktura oczyszczania, która rozprowadza się w dół, skutecznie zapobiega zatkeniu otworu (które zawsze jest przyczyną nieefektywnego czyszczenia).Długość rozpuszczalnika można również łatwo zmienić za pomocą sterowania oprogramowaniem.
Nowe interfejs wielofunkcyjne
Prostota, Clearty rozumie, przyjazny użytkownik.
Funkcja monitorowania rzeczywistej temperatury i wilgotności.
Opcja 4.0
