                                                                                                                                                                                                                                                                                                                                                Drukarka pastowa do lutowania PCB, Całkowicie automatyczny drukarz pasty lutowniczej, GSE Sprzęt do druku pasty lutowej


Źródło energii:	AC: 220 ± 10%, 50/60 Hz 2,2 kW	Ciśnienie powietrza:	4 ~ 6 kgf/cm²
Zużycie powietrza:	Około 5 l/min	Temperatura pracy:	-20℃~+45℃
Wilgotność środowiska pracy:	30% ~ 60%	Wymiary maszyny (bez światła wieży):	1460 (wys.) mm
Długość maszyny:	1152 (dł.) mm	Szerokość maszyny:	1362 (szer.) mm
Masa maszyny Ok:	900 kg

Źródło energii:	AC: 220 ± 10%, 50/60 Hz 2,2 kW
Ciśnienie powietrza:	4 ~ 6 kgf/cm²
Zużycie powietrza:	Około 5 l/min
Temperatura pracy:	-20℃~+45℃
Wilgotność środowiska pracy:	30% ~ 60%
Wymiary maszyny (bez światła wieży):	1460 (wys.) mm
Długość maszyny:	1152 (dł.) mm
Szerokość maszyny:	1362 (szer.) mm
Masa maszyny Ok:	900 kg

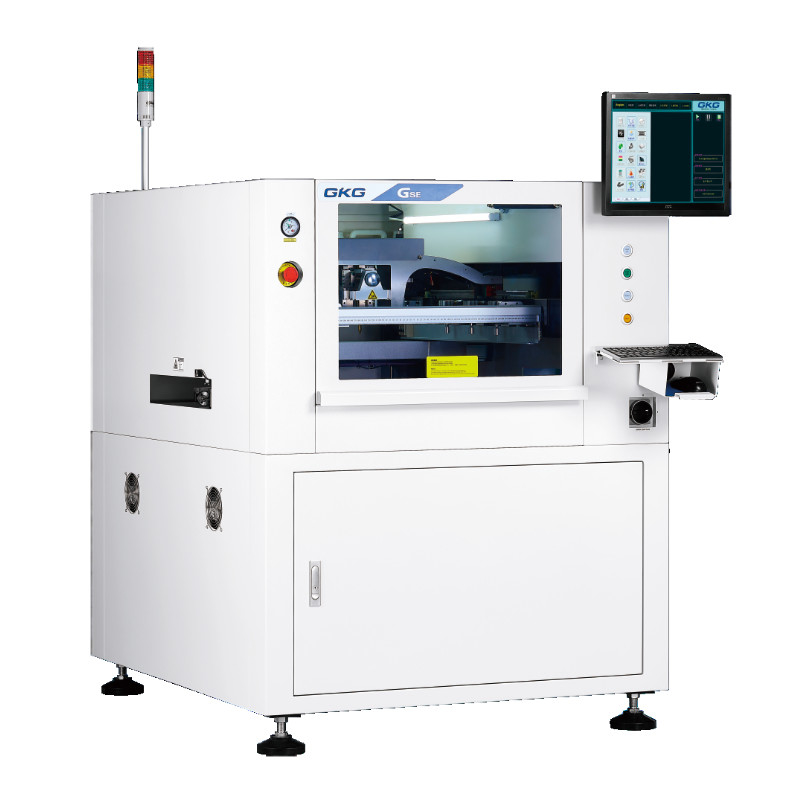

Całkowicie automatyczny drukarz do lutowania pasty GSE

Całkowicie automatyczny drukarz pasty lutowej

Całkowicie automatyczny drukarz do lutowania pasty GSE 0

Wydajność maszyny
Dokładność pozycji powtarzania	± 0,01 mm
Dokładność druku	±0,025 mm
NCP-CT ((Z wyłączeniem czyszczenia i druku)	7.5s
HCP-CT ((Włączając czyszczenie i drukowanie)	19 sztuk na sztukę
Proces produkcji CT	Pięć minut.
Linia przenośna CT	Trzy minuty.

Parametry maszyny
Źródło energii	AC:220 ± 10%,50/60Hz 2,2KW
Ciśnienie powietrza	4~6 kgf/cm2
Zużycie powietrza	Około 5 l/min
Temperatura pracy	-20°C~+45°C
Wilgotność środowiska pracy	30% ~ 60%
Wymiar maszyny (bez światła wieży)	1460 ((H) mm
Długość maszyny	1152 ((L) mm
Szerokość maszyny	1362 ((W) mm
Przybliżona waga maszyny	Około 900 kg.
Wymagania dotyczące nośności obciążenia urządzeń	650 kg/m2

1Diagram wymiarów urządzeń

Wielkość urządzenia: 1152*1362*1460 mm
Całkowicie automatyczny drukarz do lutowania pasty GSE 1

BTB Diagram wyglądu wymiarowego

Całkowicie automatyczny drukarz do lutowania pasty GSE 2

1.Główne źródło zasilania: prąd przemienny: 220 ± 10%, 50/60 Hz stabilne zasilanie 3 kW z prądem nominalnym, typ wtyczki: system brytyjski.

Interfejs elektryczny przedstawiony jest na rysunku powyżej:

2Główne źródło gazu: źródło gazu przemysłowego o stabilnym ciśnieniu 4,0~6kgf/cm2.

Uniwersalny typ dla przedniej części tchawicy, tylny staw musi tylko odpowiadać wielkości tchawicy

3Maszyna: Około 900 kg.

2Środowisko użytkowania urządzeń

1Temperatura warsztatowa: 20 °C~+45 °C

2Wilgotność w warsztacie: 30-60%

3Ochrona elektrostatyczna: wymagane jest uziemienie ESD i ochrona elektrostatyczna

4. Podłogowe łożysko: Jeżeli urządzenie nie jest używane na parterze, należy zwrócić uwagę na pojemność łożyskową podłogi, która musi wynosić ≥ 650 kg/m2.
