Całkowicie automatyczny drukarz pasty lutowniczej na PCB
, Drukarka do lutowania PCB
, Szybki drukarz pasty lutowniczej z PCB

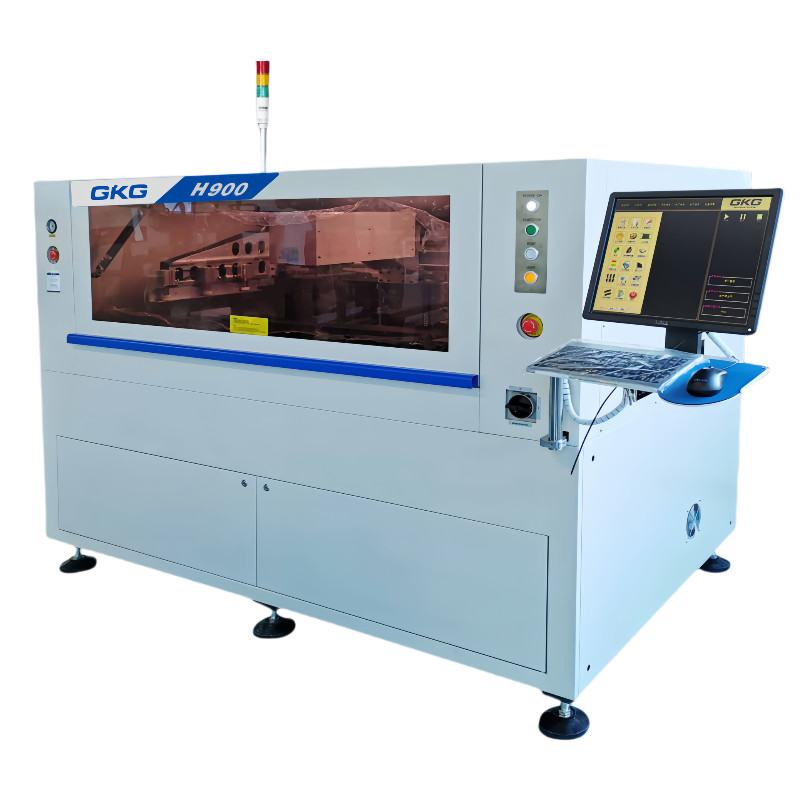

Szybki w pełni automatyczny drukarz pasty lutowniczej z PCB do pokrycia cyny
Całkowicie automatyczny drukarz pasty lutowej
Specyfikacje
| Wydajność maszyny |
| Dokładność pozycji powtarzania |
± 0,015 mm |
| Dokładność druku |
± 0,03 mm |
| W oparciu o system testowy firmy trzeciej (CTQ) Zweryfikuj dokładność powtarzania pozycji druku pasty lutowej |
| Czas cyklu |
< 15 sekund |
| Parametry maszyny |
| Źródło energii |
AC:220 ± 10%,50/60Hz 3KW |
| Ciśnienie powietrza |
4~6 kgf/cm2 |
| Zużycie powietrza |
Około 5 l/min |
| Temperatura pracy |
-20°C~+45°C |
| Wilgotność środowiska pracy |
30% ~ 60% |
| Wymiar maszyny (bez światła wieży) |
1509 ((H) mm |
| Długość maszyny |
1970 ((L) mm |
| Szerokość maszyny |
1210 ((W) mm |
| Przybliżona waga maszyny |
Około 1500 kg. |
| Przetwarzanie podłoża |
| Maksymalny rozmiar deski |
900*350 mm |
| Minimalny rozmiar deski |
80*50 mm |
| Grubość deski |
00,8 ~ 6 mm |
| Maksymalna masa deski |
10 kg |
| Wypróżnienie krawędzi deski |
3.5 mm |
| Wysokość deski |
15 mm |
| Wysokość transportu |
900±40 mm |
| Prędkość transportu |
1500 mm/s (maks.) |
| Kierunek transportu |
Jeden etap |
1Diagram wymiarów urządzeń
Wielkość urządzenia:1970*1210*1509 mm
System obrazowy i optyczny
Wykorzystując jednolite światło pierścieniowe i wysokiej jasności światło koaksialne, z funkcją regulacji jasności obietnic, można dobrze rozpoznać wszystkie rodzaje punktów znaku (w tym szorstkie punkty znaku),stosowane do pokrycia cyny, miedzianie, złoceniu, opryskaniu cyny, FPC i innych typówPCB z różnych kolorów.
System sterowania elektrycznego
Bezpieczne i uporządkowane rozmieszczenie obwodu elektrycznego i obwodu gazowego obwód elektryczny i ścieżka gazowa są umieszczone pionowo po obu stronach i z tyłu maszyny, co jest łatwe do sprawdzenia i naprawy.
Interfejs obsługi w języku chińskim/angielskim
Maszyna wykorzystuje interfejs operacyjny windowsXP/win7 z przyjaznym dla użytkownika oprogramowaniem GKG.Menu/dziennik operacyjny/rejestr awarii/diagnoza awarii/analiza błędów/alarm świetlny itp.
System kontroli i analizy jakości druku pasty lutowej 2D
System 2D natychmiast wykrywa wady składowania pasty lutowej, takie jak odchyleń, braku pasty, braku pasty, połączenia pasty itp., a także gwarantuje jakość druku.
Zastosowany silnik stopniowy -programowalne i pływające głowice drukowania
Unikalna długa platforma i stała konstrukcja torów, zapewniająca stabilne wsparcie PCB. Krótki szczotek, pozioma drukarka, stabilność ciśnienia, oszczędność pasty lutowej.
