Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT PCB magazine loader machine, PCB depaneling loader with magazine, automated PCB magazine loading system


Waga:	230 kg	Wymiar:	14308001600mm
Woltaż:	110 V/220 V	Rozmiar PCB:	350*50~250mm
Ilość magazynu:	3 szt	Kierunek przenośnika:	LR lub RL
Płytka zasilająca czas:	6 sekund	Czas zmiany czasopisma:	30 sekund
Zużycie energii:	maks. 300 VA	Ciśnienie powietrza:	4-6 barów
Zużycie powietrza:	Maks. 10 litrów/min	Wysokość przenośnika:	910±20mm
Grubość PCB:	min. 0,4 mm	Skok indeksowania:	1-4 (skok 10 mm)
Efektywny rozmiar PCB:	(5050)~(350250)

Waga:	230 kg
Wymiar:	14308001600mm
Woltaż:	110 V/220 V
Rozmiar PCB:	350*50~250mm
Ilość magazynu:	3 szt
Kierunek przenośnika:	LR lub RL
Płytka zasilająca czas:	6 sekund
Czas zmiany czasopisma:	30 sekund
Zużycie energii:	maks. 300 VA
Ciśnienie powietrza:	4-6 barów
Zużycie powietrza:	Maks. 10 litrów/min
Wysokość przenośnika:	910±20mm
Grubość PCB:	min. 0,4 mm
Skok indeksowania:	1-4 (skok 10 mm)
Efektywny rozmiar PCB:	(5050)~(350250)

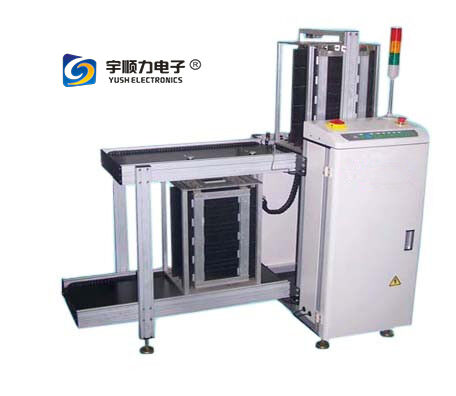

SMT PCB Magazine Loader

Product Overview

Model: UN-Loader

Key Features

Strong, firm and stable construction
User-friendly membrane control panel
Top and bottom pneumatic clamps to secure magazine rack
Guaranteed no PCB breakage during loading and unloading operations

Technical Specifications

Operation Parameters

Function	PCB unloading unit
PCB Feed Time	Approximately 6 seconds
Magazine Changeover Time	Approximately 30 seconds
Power Source & Consumption	100-230 VAC (specify), 1 phase, 300VA maximum
Air Pressure & Consumption	4-6 bar, 10L/min maximum
Conveyor Height	910±20mm (or specify)
Conveyor Direction	Left to Right / Right to Left (option)
PCB Thickness	0.4mm minimum
Number of Magazines	Upper conveyor: 1 magazine / Lower conveyor: magazine
Indexing Pitch	1-4 (10mm pitch)

Model Specifications (Unit: mm)

Model	YS-250	YS-330	YS-390	YS-460
Effective PCB Size (LW)~(LW)	(5050)~(350250)	(5050)~(455330)	(5050)~(530390)	(5050)~(530460)
Dimension (LWH)	11007801200	14008601200	15009201200	160011201200
Size of Magazine (LWH)	355320565	460400565	535460565	535530565
Weight	Approx 140 KG	Approx 180 KG	Approx 220 KG	Approx 230 KG
