Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Maszyna do wiercenia PCB o wysokiej precyzji, Wysokoszczelna maszyna do depanelizacji PCB, Wiertarka do PCB YS-F6MH


Waga:	100 kg	Woltaż:	220 V
Prędkość X, Y:	80M/MIN	Prędkość osi Z:	35M/min
Pojemność narzędzia:	6-300	Prędkość wrzeciona:	20000-200000 obr./min
Dokładność pozycjonowania:	±0,004 mm	Powtarzająca się dokładność:	±0,0025 mm
Dokładność wiercenia:	± 0,018 mm	Minimalna dziura:	4 mil (φ0,1 mm)
Maksymalna dziura:	256 mil (φ6,5 mm)	rozmiar stołu:	6-635 mm * 772 mm
Zakres roboczy:	6-622 mm × 755 mm	Zużycie energii:	15 kVA
Ciśnienie powietrza:	6,5 ~ 7,5 bara

Waga:	100 kg
Woltaż:	220 V
Prędkość X, Y:	80M/MIN
Prędkość osi Z:	35M/min
Pojemność narzędzia:	6-300
Prędkość wrzeciona:	20000-200000 obr./min
Dokładność pozycjonowania:	±0,004 mm
Powtarzająca się dokładność:	±0,0025 mm
Dokładność wiercenia:	± 0,018 mm
Minimalna dziura:	4 mil (φ0,1 mm)
Maksymalna dziura:	256 mil (φ6,5 mm)
rozmiar stołu:	6-635 mm * 772 mm
Zakres roboczy:	6-622 mm × 755 mm
Zużycie energii:	15 kVA
Ciśnienie powietrza:	6,5 ~ 7,5 bara

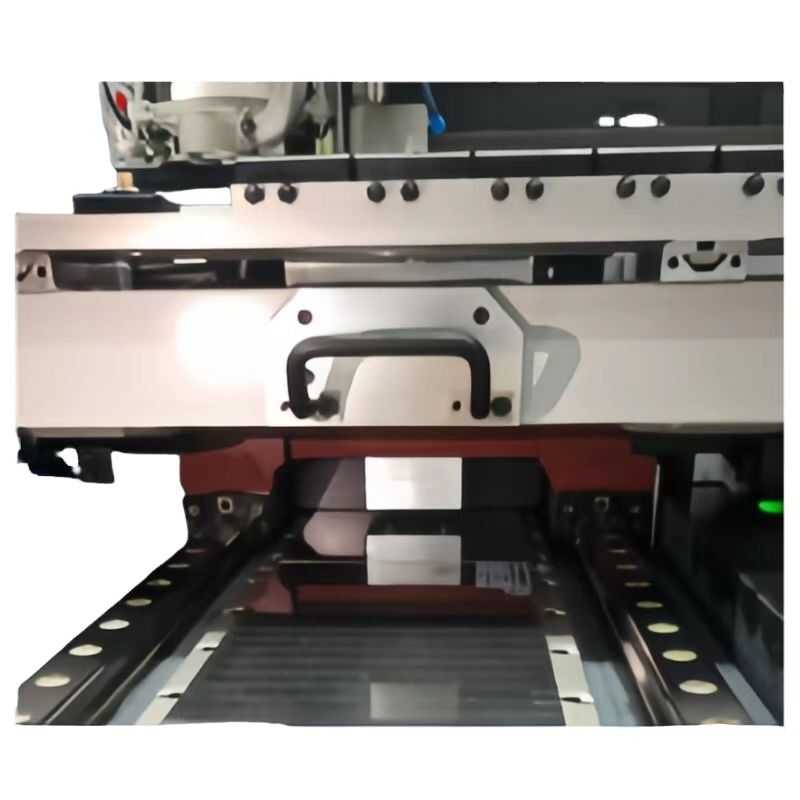

YS-F6MH Wysokiej Jakości Wiertarka do PCB o Wysokiej Precyzji i Wysokiej Sztywności

Wiertarka do PCB YS-F6MH o wysokiej jakości, wysokiej precyzji i wysokiej sztywności

Przegląd produktu

Wiertarka do PCB YS-F6MH zapewnia wyjątkową precyzję i sztywność dla wymagających zastosowań w produkcji PCB. Zaprojektowana z myślą o doskonałej wydajności z grubymi płytami i płytami miedzianymi, maszyna ta wykorzystuje zaawansowaną technologię łożysk powietrznych o niskim zużyciu powietrza i wyższej sztywności promieniowej.

System łożysk powietrznych o niskim zużyciu powietrza
Wyższa sztywność promieniowa dla lepszej stabilności
Zoptymalizowana pod kątem grubych płyt i grubych płyt miedzianych
Wrzeciono o dużym momencie obrotowym do wymagających zastosowań

Konfiguracja sprzętu

Numer seryjny	Nazwa	Specyfikacje i modele	Ilość
1.	Maszyna główna	YS-F6MH	1 zestaw
2.	System sterowania	System sterowania Sieb & Meyer	1 zestaw
3.	Silnik liniowy (X, Y, Z)	Wysokowydajny napęd silnikiem liniowym	9 zestawów
4.	Oś główna	200 tys. obr./min	6 zestawów
5.	Skala kratowa	Wysokoprecyzyjna linijka kratowa (rozdzielczość 0,5 µm)	9 zestawów
6.	Element prowadzący	Importowana wysokoprecyzyjna szyna prowadząca liniowa	9 zestawów
7.	Wykrywanie złamanego narzędzia	Wykrywanie czujnika pojemnościowego	6 zestawów
8.	System pomiaru narzędzi	Detektor narzędzi Mingwei	6 zestawów
9.	Przełączanie stopy dociskowej	Płaski przełącznik stopy dociskowej	6 zestawów
10.	Osuszacz	Osuszacz wlotowy	1 zestaw
11.	Uchwyt powietrzny	Zbiornik magazynujący gaz 70L	1 zestaw
12.	Wyświetlacz	Wyświetlacz ciekłokrystaliczny	1 zestaw

Specyfikacje techniczne

Maksymalna prędkość ruchu osi X, Y	80 m/min
Maksymalna prędkość osi Z	35 m/min
Pojemność magazynu narzędzi	6-300
System pomiaru osi X, Y, Z	Wysokoprecyzyjna linijka kratowa (rozdzielczość 0,5 µm)
System pozycjonowania i mocowania	Pneumatyczny automatyczny zacisk pozycjonujący SMC
System wykrywania złamanego narzędzia	Wykrywanie czujnika pojemnościowego
Prędkość wrzeciona	20 000-200 000 obr./min
Dokładność pozycjonowania	±0,004 mm
Dokładność powtarzalności pozycjonowania	±0,0025 mm
Dokładność wiercenia	±0,018 mm
Dokładność kontroli głębokości (opcjonalnie)	±0,015 mm
Minimalna średnica otworu	4 mil (φ0,1 mm)
Maksymalna średnica otworu	256 mil (φ6,5 mm)
Rozmiar stołu	6-635 mm × 772 mm
Efektywny zakres roboczy	6-622 mm × 755 mm (24,5" × 29,7")
Źródło zasilania	3 fazy AC 380V+N+PE, 50/60Hz
Maksymalne zużycie energii	15 KVA
Ciśnienie powietrza	6,5-7,5 bar
Hałas	≤75 dBA
Temperatura pracy	20℃-24℃
Wilgotność pracy	45-65%
Wymiary całkowite (dł. × szer. × wys.)	4700 mm × 2000 mm × 1610 mm

O YUSH Electronic Technology Co., Ltd

Założona w 2004 roku i zlokalizowana w Jiangsu w Chinach, YUSH Electronic Technology Co., Ltd specjalizuje się w profesjonalnych separatorach PCB i maszynach do depanelizacji PCB. Firma posiada zaawansowany sprzęt produkcyjny i przetwórczy oraz doświadczony zespół rozwojowy, z których połowa posiada ponad 10 lat doświadczenia w branży sprzętu elektronicznego.

Od 2004 roku YUSH koncentruje się na rozwoju i produkcji separatorów PCB i maszyn do depanelizacji, kładąc nacisk na jakość produktu, bezpieczeństwo i innowacje. Nasza linia produktów obejmuje wysokiej jakości, stabilne wydajnościowo, opłacalne rozwiązania, które poprawiają wydajność produkcji i zwiększają konkurencyjność klientów. Oferujemy różne rodzaje separacji PCB, w tym maszyny manualne, napędzane silnikiem, napędzane pneumatycznie, do wykrawania form i frezarki. Dzięki naszemu zaangażowaniu w jakość i konkurencyjne ceny, YUSH obsługuje klientów na całym świecie i stała się jedną z największych baz produkcyjnych separatorów PCB w Chinach.
