Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Stacja przetwarzania BGA z ustawieniem optycznym, ZM-R7220A maszyna do obróbki BGA, Stanowisko BGA do rozgrzewania płyt PCB


Woltaż:	220 V	Moc:	5650W
Waga:	76 kg	Wymiary:	685633850mm
Najwyższa moc grzejnika:	1450 W	Moc grzałki dolnej:	1200 W
Moc promiennika podczerwieni:	2700 W.	Dokładność temperatury:	± 3 ℃
Rozmiar PCB Maks:	415×370 mm	Rozmiar PCB Min:	6×6mm
Maks. układ BGA:	60×60mm	Układ BGA min:	2×2mm
Dokładność montażu:	±0,02 mm	Powiększenie optyczne:	230X
Częstotliwość:	50/60 Hz

Woltaż:	220 V
Moc:	5650W
Waga:	76 kg
Wymiary:	685633850mm
Najwyższa moc grzejnika:	1450 W
Moc grzałki dolnej:	1200 W
Moc promiennika podczerwieni:	2700 W.
Dokładność temperatury:	± 3 ℃
Rozmiar PCB Maks:	415×370 mm
Rozmiar PCB Min:	6×6mm
Maks. układ BGA:	60×60mm
Układ BGA min:	2×2mm
Dokładność montażu:	±0,02 mm
Powiększenie optyczne:	230X
Częstotliwość:	50/60 Hz

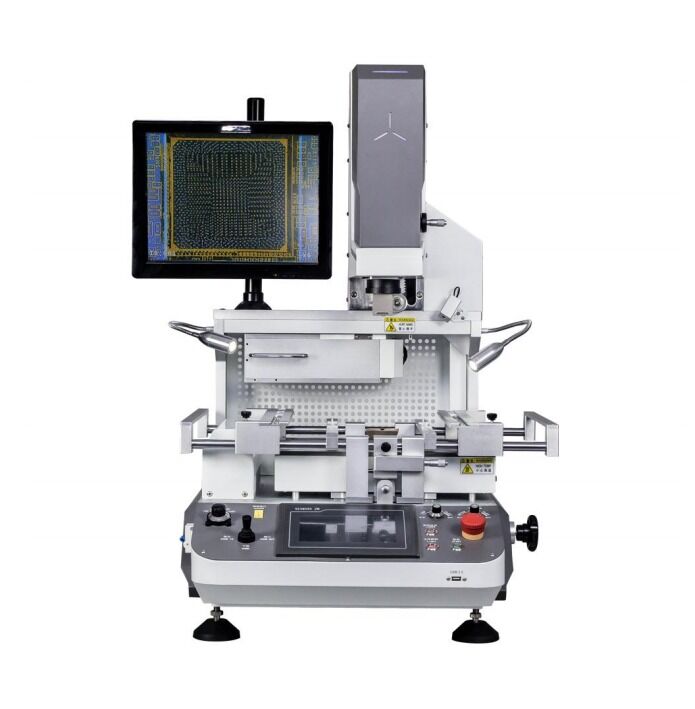

Wysokiej jakości ZM-R7220A BGA przyprawa stacji z optycznym wyrównaniem

Stacja do przeróbek BGA ZM-R7220A z wyrównaniem optycznym

Zastosowania produktu

Ta precyzyjna stacja do przeróbek BGA jest przeznaczona do profesjonalnych zastosowań w naprawie płytek drukowanych i wymianie komponentów:

Rozlutowywanie i lutowanie wszystkich typów komponentów BGA (bezołowiowych i ołowiowych)
Usuwanie i naprawa układów scalonych BGA na płytach głównych i innych komponentów
Zmniejszenie kosztów produkcji poprzez przeróbkę wadliwych połączeń lutowniczych podczas montażu płytek drukowanych
Przeróbka mikroukładów BGA, VGA, CCGA, QFN, CSP, LGA, SMD i innych typów chipsetów
Idealna do precyzyjnych przeróbek płyt głównych w laptopach, konsolach do gier, telefonach komórkowych i urządzeniach elektronicznych

Kluczowe cechy

Zaawansowany system grzewczy

Duży system podgrzewania na podczerwień z włókna węglowego zapewniający szybkie, równomierne ogrzewanie bez zanieczyszczenia światłem
Niezależna kontrola grzałek górnej, dolnej i IR z dokładnością temperatury ±3℃
Dziesięciostopniowy proces kontroli temperatury odpowiedni do wszystkich zastosowań przeróbek BGA
Regulowany obszar podgrzewania IR do równomiernego ogrzewania PCB

Precyzyjne wyrównanie optyczne

Regulowany system optyczny CCD z podziałem wiązki, zoomem i funkcjami mikroregulacji
Automatyczna rozdzielczość chromatyczna i regulacja jasności
Powiększenie 230X z dokładnością montażu w granicach ±0,02 mm
Zapobiega zmęczeniu oczu podczas długich sesji przeróbek

Inteligentny system operacyjny

Interfejs człowiek-maszyna o wysokiej rozdzielczości z parametrami temperatury chronionymi uprawnieniami
Automatyczne funkcje lutowania i rozlutowywania bez potrzeby ręcznej regulacji
Nieograniczone przechowywanie profili temperatury z możliwością odzyskania jednym klawiszem
Połączenie USB z kontrolą PC bez sterowników
System dysz BGA obracanych o 360° z łatwą instalacją i wymianą

Bezpieczeństwo i ochrona

Certyfikat CE z kompleksowymi funkcjami ochrony bezpieczeństwa
Automatyczny obwód wyłączania zasilania, gdy temperatura przekroczy limity kontrolne
Parametry temperatury chronione hasłem, aby zapobiec nieautoryzowanym zmianom
Alarmy zakończenia i podwójne systemy ochrony
Chroni komponenty PCB i maszynę przed uszkodzeniem w warunkach nienormalnych

Specyfikacje techniczne

Zasilanie	AC 220V ±10%, 50/60 Hz
Moc całkowita	Maks. 5650W
Moc grzałki	Górna: 1450W, Dolna: 1200W, IR: 2700W
Kontrola temperatury	Termopara typu K (zamknięta pętla), dokładność ±3℃
Zakres rozmiarów PCB	Maks.: 415 × 370 mm, Min.: 6 × 6 mm
Rozmiar chipa BGA	Maks.: 60 × 60 mm, Min.: 2 × 2 mm
System pozycjonowania	Wspornik PCB z rowkiem V z uniwersalnym mocowaniem
Wymiary	685 × 633 × 850 mm (dł. × szer. × wys.)
Waga	76 kg
Kolor	Biały
