Automatyczna maszyna do inspekcji rentgenowskiej linii SMT (AXI)
Wprowadzenie do produktu

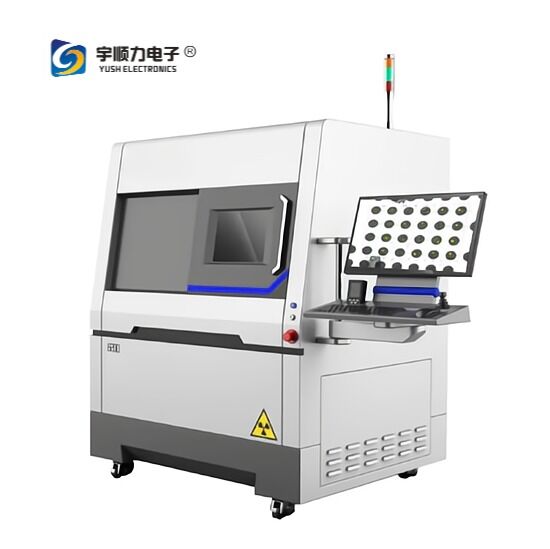

Automatyczna maszyna do inspekcji rentgenowskiej YS-8200 została zaprojektowana w celu dostarczania rozwiązań obrazowania o wysokiej rozdzielczości, specjalnie dla sektora produkcji elektroniki. Ten wszechstronny system doskonale sprawdza się w różnych zastosowaniach produkcyjnych PCB, w tym BGA, CSP, QFN, Flip Chip, COB i szerokiej gamy komponentów SMT.
Jako potężne narzędzie wspierające rozwój procesów, monitorowanie jakości i operacje naprawcze, YS-8200 posiada intuicyjny interfejs oprogramowania, zdolny do zaspokojenia potrzeb zarówno małych, jak i dużych fabryk.
Kluczowe cechy
- Zamknięta lampa rentgenowska 90kV 5µm z wzmacniaczem obrazu 4/2" i kamerą CCD 2 megapiksele
- Wielofunkcyjny terminal z pochyleniem ±60° i wieloosiowym ruchem X-Y
- Automatyczne podnoszenie i opuszczanie lampy rentgenowskiej i detektora z wygodnym pozycjonowaniem celu
- Wielofunkcyjny system przetwarzania obrazu DXI z programowalnym wykrywaniem CNC
- Maksymalny obszar ładowania: 510 mm × 420 mm, obszar inspekcji: 435 mm × 385 mm, powiększenie 600X
Specyfikacje techniczne
| Pozycja |
Model |
YS-8200 |
| Lampa rentgenowska |
Maks. Napięcie, Typ |
90kV, Zamknięta |
| Pobór mocy |
|
8W |
| Rozmiar plamki |
|
5 µm |
| Zakres ruchu (góra i dół) |
|
150 mm |
| Powiększenie |
|
600X |
| Detektor |
Wzmacniacz |
4"/2" (FPD opcjonalnie) |
| Rozdzielczość |
|
77/110 LP/cm |
| Kamera |
|
2 Megapiksele CCD |
| Zakres ruchu (góra i dół) |
|
290 mm |
| Komputer systemowy |
System operacyjny |
PC przemysłowy, Win 7, procesor i7 |
| Monitor |
|
22" LCD |
| Oprogramowanie |
Interfejs użytkownika |
Wielofunkcyjny system przetwarzania obrazu YS DXI |
| Platforma robocza |
Maks. obszar ładowania |
510 mm×420 mm |
| Maks. obszar inspekcji |
|
435 mm×385 mm |
| Maks. waga ładowania |
|
10 kg |
| Sterowanie ruchem |
|
Joysticki, mysz i klawiatury |
| Kąt pochylenia stołu |
|
±60° |
| Nawigacja |
Kamera |
Kamera HD, punkt laserowy |
| Cechy sprzętu |
Zasilanie |
AC 110~220V (±10%) 50Hz, 1.0kW |
| Wymiary zewnętrzne |
|
1080(S)×1180(G)×1730(W)mm |
| Waga systemu |
|
1150 kg |
