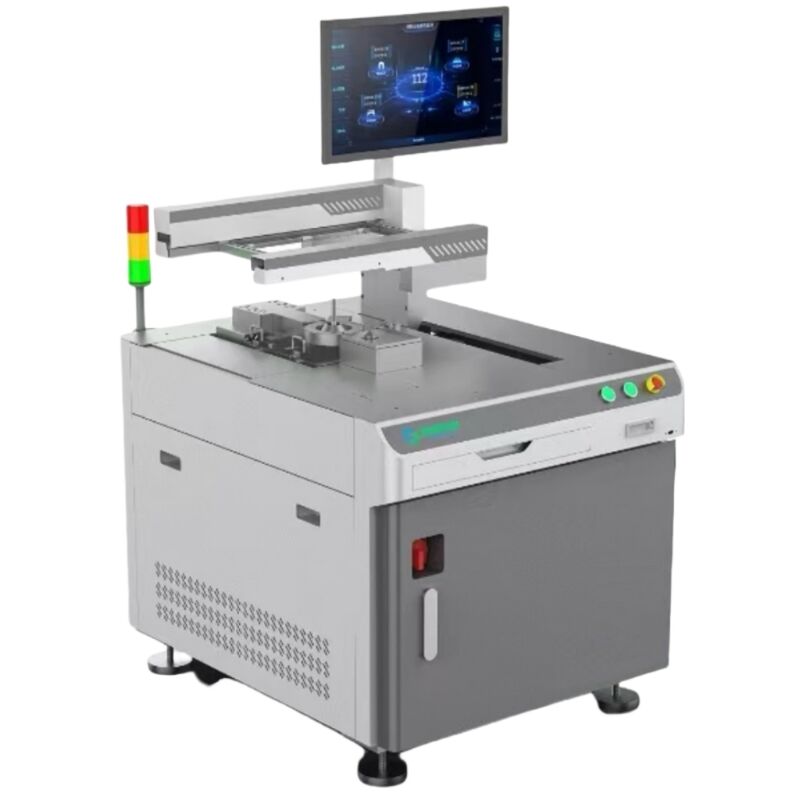

Name: Zintegrowane lutowanie fal selektywnych
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-450Y
Price: 10 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Guangdong, Chiny

Nazwa handlowa: YUSH

Numer modelu: YS-450Y

Warunki płatności i wysyłki

Minimalne zamówienie: 1 kilogram

Cena: $10,000 / kilogram

Najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Maszyna do lutowania na fali selektywnej, Urządzenia do lutowania PCB, zintegrowany układ lutowania falowego


Waga:	150 kg	Model:	YS-450Y
Rozmiar PCB:	50×50~450×400 mm	Grubość PCB:	0,8 ~ 3 mm
Wysokość komponentu:	<100 mm powyżej, <50 mm poniżej	Masa podłoża:	<5 kilogramów
Gięcie podłoża:	<0,5 mm	Pojemność pieca do cyny:	15 KG
Moc pieca cynowego:	2kw	Moc podgrzewania:	1kw
Całkowita moc:	3,5 kW	Czystość azotu:	99,999%
Pojemność strumienia:	2 litry	Średnica wewnętrzna dyszy:	φ 3 mm ~ φ 20 mm
Wymiary zewnętrzne:	940×1280×1350 mm

Waga:	150 kg
Model:	YS-450Y
Rozmiar PCB:	50×50~450×400 mm
Grubość PCB:	0,8 ~ 3 mm
Wysokość komponentu:	<100 mm powyżej, <50 mm poniżej
Masa podłoża:	<5 kilogramów
Gięcie podłoża:	<0,5 mm
Pojemność pieca do cyny:	15 KG
Moc pieca cynowego:	2kw
Moc podgrzewania:	1kw
Całkowita moc:	3,5 kW
Czystość azotu:	99,999%
Pojemność strumienia:	2 litry
Średnica wewnętrzna dyszy:	φ 3 mm ~ φ 20 mm
Wymiary zewnętrzne:	940×1280×1350 mm

Zintegrowane lutowanie fal selektywnych

Zaawansowane rozwiązania spawania DIP

Pokonaj tradycyjne wyzwania związane ze spawaniem DIP dzięki naszej innowacyjnej technologii selektywnego spawania falami zaprojektowanej dla nowoczesnych wymagań produkcyjnych.

Główne zalety

Elastyczna produkcja dla wielu odmian i małych partii
Szybkie spawanie w trybie online bez wymaganych urządzeń
Bardzo niskie koszty zakupu sprzętu
Zmniejszenie kosztów eksploatacji i utrzymania (oszczędzenie złomu cynowego, strumienia, energii elektrycznej i materiałów eksploatacyjnych)
100% przenikania cyny przy wydajności spawania powyżej 98%
Kompaktny odcisk o powierzchni około 1 metra kwadratowego

Tryb pracy

Podczas spawania selektywnego w trybie offline dysza spawalniająca pozostaje nieruchoma, podczas gdy płyta PCB porusza się zgodnie z zaprogramowanymi parametrami wzdłuż X, Y,oś Z w celu osiągnięcia precyzyjnego lutowania łączy lutowych PCB.

Specyfikacje techniczne

Pozycje specyfikacji	YS-450Y / YS-450YT
Stosowany rozmiar płyty PCB	L×W: 50×50~450×400 mm
Zastosowana grubość płyty PCB	Gęstość podłoża: 0,8 ~ 3 mm / długość szpilki: w zakresie 3 mm
Wysokość części	Mniej niż 100 mm nad podłożem / Mniej niż 50 mm poniżej podłoża
Kształt i warunki podłoża	Krawędź umieszczenia podłoża: więcej niż 3 mm od krawędzi procesu podłoża Waga włącznie z elementami: mniej niż 5 kg Zgięcie podłoża: mniej niż 0,5 mm
Płyn opalania	Materiał/Pojemność: Materiał z stopów tytanu/15 kg Pojemność łazienki cynowej: 4×500 W (2KW)
Moc podgrzewania	Podgrzewanie podczerwone: 1 kW
Całkowita moc	AC 220V: 3,5 kW
Wymogi dotyczące N2	Czystość azotu: 99,999% Ciśnienie/zużycie: 0,5 MPa / 20~30/min / 1,2 m3
Dźwignia strumieniowa	0.5mm Precyzyjne dysze płynne importowane z Japonii
Pojemność przepływu	2 l
Źródło gazu	00,5-0,7Mpa
Średnica wewnętrzna dyszy	φ 3mm~φ 20mm (wielkość dostosowana)
Wysokość szczytu	Automatyczne ustawienie/miarzenie wysokości
Kontrola systemu	PC+PLC (Windows)
Oprogramowanie do programowania	Wsparcie programowania do rysowania linii obrazu (wygodne i szybkie)
Nadzór wideo	Monitoring wideo w czasie rzeczywistym w celu wygodnego obserwowania efektu spawania
Zapewnienie zasilania	Jednopasowe 220V±10% Moc wyjściowa: 3,5 kW
Waga	150 kg (zawierające lutowanie: 12 kg)
Wymiary zewnętrzne SW-450Y	L×W×H: 940×1280×1350 mm (z wyświetlaczem)
Wymiary zewnętrzne SW-450YT	L×W×H: 1110×1280×1500 mm (z wyłączeniem trójkolorowych świateł)
