Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                W pełni automatyczna maszyna do rozdzielania paneli PCB, wizyjna drukarka o wysokiej wydajności, Maszyna do rozkładania płyt PCB YS-12


Waga:	1500 kg	Woltaż:	220 V
Minimalny rozmiar:	520 x 300 mm	Maksymalny rozmiar:	1500 x 750 mm
Minimalny rozmiar PCB:	50X50mm	Maksymalny rozmiar PCB:	1200 x 350 mm
Grubość PCB:	0,4-6 mm	Pcb Warpage:	<1%
Prędkość transportu:	Maks. 1500 mm/s	Szybkość drukowania:	10-200 mm/s
Ciśnienie drukowania:	0,5-25kg	Powtórz dokładność pozycji:	±0,015 mm
Dokładność drukowania:	±0,025 mm	Typ aparatu:	130 megapikseli
Temperatura pracy:	-20 ℃ -45 ℃

Waga:	1500 kg
Woltaż:	220 V
Minimalny rozmiar:	520 x 300 mm
Maksymalny rozmiar:	1500 x 750 mm
Minimalny rozmiar PCB:	50X50mm
Maksymalny rozmiar PCB:	1200 x 350 mm
Grubość PCB:	0,4-6 mm
Pcb Warpage:	<1%
Prędkość transportu:	Maks. 1500 mm/s
Szybkość drukowania:	10-200 mm/s
Ciśnienie drukowania:	0,5-25kg
Powtórz dokładność pozycji:	±0,015 mm
Dokładność drukowania:	±0,025 mm
Typ aparatu:	130 megapikseli
Temperatura pracy:	-20 ℃ -45 ℃

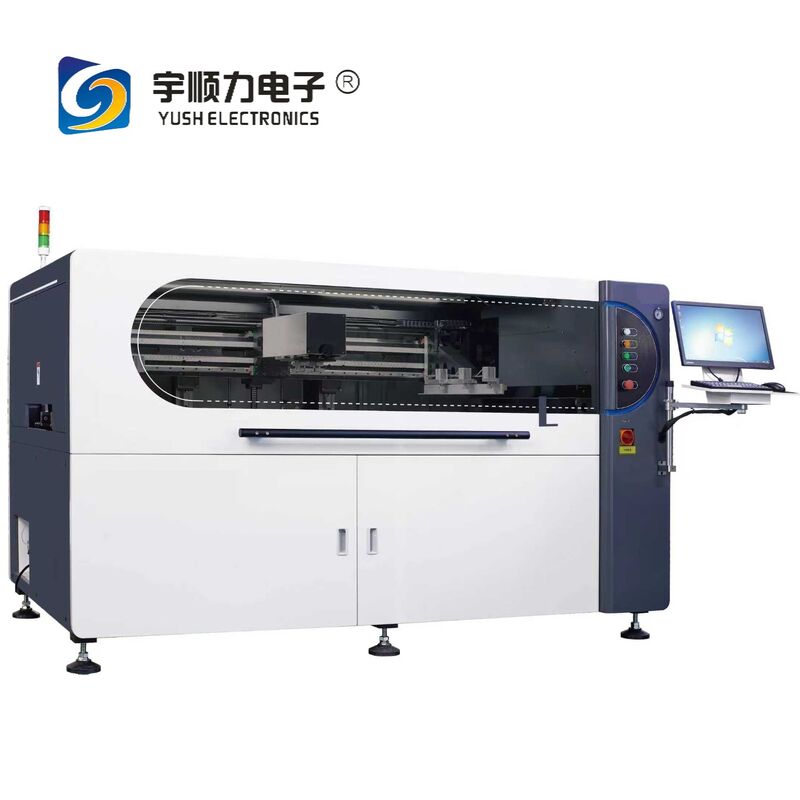

YS-12 W pełni automatyczna, wizyjna drukarka o wysokiej wydajności

YS-12 W pełni automatyczna wysokowydajna drukarka wizualna

W pełni automatyczna maszyna do druku wizualnego YS-12 została zaprojektowana do mini-LED, druku półprzewodnikowego i nowych zastosowań energetycznych.25 mm odległości z równymi odstępami, oraz wymagania dotyczące procesów o wysokiej precyzji.

Specyfikacje techniczne

Ramki ekranu

Parametry	Specyfikacja
Min. wielkość	520 × 300 mm
Maksymalny rozmiar	1500×750 mm
Gęstość	20-40 mm
Tryb pozycji szablonu	Pozycjonowanie ręczne

Parametry płyt PCB

Parametry	Specyfikacja
Rozmiar PCB Min	50 × 50 mm
Maksymalny rozmiar PCB	1200 × 350 mm
Grubość PCB	00,4-6 mm
Strona owarpień PCB	< 1%
Wypróżnienie krawędzi tablicy PCB	2.5 mm
Wysokość deski	25 mm
Wysokość transportu	900±40 mm
Prędkość transportu	Maksymalnie 1500 mm/s, programowalne
Sposób transportu	Jednostronne tory transportowe
Maksymalna masa płyty PCB	7 kg
Dyrekcja transportu	Lewa-prawa; Prawa-lewa; Lewa-lewa; Prawa-prawa

Parametry druku

Parametry	Specyfikacja
Prędkość druku	10-200 mm/s
Ciśnienie druku	00,5-25 kg
Tryb drukowania	Drukowanie pojedynczym lub podwójnym wyciskiem
Odległość do uwolnienia	0-20 mm
Tryb przełączenia	Trzy etapy demoldingu
Rodzaj wyciekacza	Gumowy szczotek/szczotek stalowy
Prędkość uwolnienia	0-20 mm/s

Dokładność druku

Parametry	Specyfikacja
Dokładność pozycji powtarzania	± 0,015 mm
Dokładność druku	±0,025 mm
Czas cyklu (z wyłączeniem czyszczenia)	< 15 sekund
Czas przejścia	< 5 minut

Parametry czyszczenia

Parametry	Specyfikacja
Wykonanie czyszczenia	Automatyczne wytwarzanie
Pozycja czyszczenia	Prawidłowe czyszczenie
Prędkość czyszczenia	10-200 mm/s
Zużycie płynu czyszczącego	Automatycznie i ręcznie regulowane
Zużycie papieru czyszczącego	Automatycznie i ręcznie regulowane

Parametry obrazu

Parametry	Specyfikacja
CCD FOV	10 × 8 mm
Rodzaj aparatu	130 megapikseli aparat cyfrowy
System kamer	Struktura opcji blokady/zamknięcia
Czas cyklu aparatu	150 ms
Wielkość znaku	0.1-6 mm
Trzymaj się z daleka.	Maksymalnie: 1 sztukę
Numer znaku	Maksymalnie: 4 sztuky
Wykrycie 2D	Wykrywanie niskiej ilości cyny/brakującego druku/ciągłego cyny

Konfiguracja funkcjonalna

Kontrola bezpieczeństwa:Drzwi otwarte do zatrzymania, nieprawidłowy alarm
Inteligentny interfejs:Nowy interfejs, skrót
Ustawienie uprawnień:Wolnie konfigurowalne poziomy dostępu operatorów, techników i inżynierów
Standardowy system MES:Dostosowane rozwiązania Przemysłu 4.0, rejestracja SOP, przesyłanie danych sprzętowych
Połączenie SPI:Automatyczna kompensacja przesunięcia, mniejsze wykrywanie cyny, automatyczne czyszczenie stalowych siatek
System identyfikacji:Kod skanowania kamerą, kompatybilny z rozmiarami 2,5×2,5-8×8 mm

Wymagania dotyczące instalacji i obiektu

Parametry	Specyfikacja
Maszyna	1500 kg
Główne zasilanie	AC: 220±10V; 50/60Hz, 3,5KW ze stabilnym prądem i zasilaniem
Drut uziemiony	Sprzęt wymaga oddzielnego uziemienia
Rodzaj wtyczki	Angielski SS145 (13A)
Główne źródło powietrza	4.0-6kgf/cm2 źródło gazu przemysłowego, średnica dróg oddechowych 8 mm
