Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Drukarka pastowa do lutowania o wysokiej precyzji, w pełni automatyczna drukarka PCB, Maszyna do pasty lutowniczej YS-GT


Waga:	1100 kg	Maksymalny rozmiar planszy:	510510mm (opcjonalna aktualizacja do: 610510mm)
Minimalny rozmiar planszy:	50*50mm	Prędkość transportu:	1500 mm/s (maks.)
Szybkość drukowania:	10 ~ 200 mm/sek	Ciśnienie druku:	0,5 ~ 20 kg
Źródło zasilania:	AC: 220 ± 10%, 50/60 Hz 2,2 kW	Wymiary maszyny:	1500 ((H) mm
Ciśnienie powietrza:	4 ~ 6 kgf/cm²	Temperatura pracy:	-20 ℃ ~+45 ℃
Powtórz dokładność pozycji:	±10um@6σ,CPK≥2,0	Dokładność druku:	±18um@6σ,CPK≥2,0
Grubość deski:	0,4 ~ 6 mm	maksymalna masa deski:	5 kg
długość maszyny:	1240 (dł.) mm

Waga:	1100 kg
Maksymalny rozmiar planszy:	510510mm (opcjonalna aktualizacja do: 610510mm)
Minimalny rozmiar planszy:	50*50mm
Prędkość transportu:	1500 mm/s (maks.)
Szybkość drukowania:	10 ~ 200 mm/sek
Ciśnienie druku:	0,5 ~ 20 kg
Źródło zasilania:	AC: 220 ± 10%, 50/60 Hz 2,2 kW
Wymiary maszyny:	1500 ((H) mm
Ciśnienie powietrza:	4 ~ 6 kgf/cm²
Temperatura pracy:	-20 ℃ ~+45 ℃
Powtórz dokładność pozycji:	±10um@6σ,CPK≥2,0
Dokładność druku:	±18um@6σ,CPK≥2,0
Grubość deski:	0,4 ~ 6 mm
maksymalna masa deski:	5 kg
długość maszyny:	1240 (dł.) mm

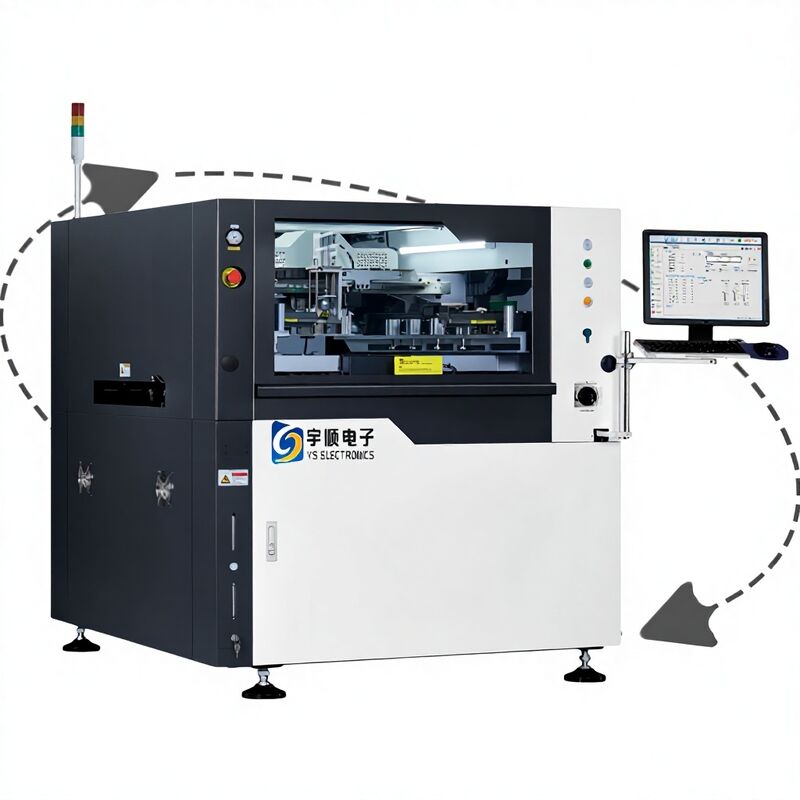

YS-GT Precyzyjna w pełni automatyczna drukarka pasty lutowniczej do PCB

Wysoce precyzyjna, w pełni automatyczna drukarka pasty lutowniczej do płyt PCB

W pełni automatyczna drukarka pasty lutowniczej YS-GT zapewnia wyjątkową precyzję i wydajność w zastosowaniach montażu PCB, z zaawansowaną automatyzacją i solidnymi cechami wydajności.

Specyfikacje działania maszyny

Parametry	Specyfikacja
Dokładność pozycji powtarzania	± 10 μm @6σ, CPK≥2.0
Dokładność druku	± 18 μm @6σ, CPK≥2.0
NCP-CT (z wyłączeniem czyszczenia i druku)	< 7,5 sekundy
HCP-CT (w tym czyszczenie i drukowanie)	18 sztuk na sztukę
Proces CT	4 minuty.
Linia przeniesienia CT	2 minuty.

Parametry przetwarzania podłoża

Parametry	Specyfikacja
Maksymalny rozmiar deski	510×510 mm (opcjonalna aktualizacja do: 610×510 mm)
Minimalny rozmiar deski	50 × 50 mm
Grubość deski	0.4~6 mm
Kamera Zakres mechaniczny	528×510 mm
Maksymalna masa deski	5 kg
Wypróżnienie krawędzi deski	2.5 mm
Wysokość deski	23 mm Powyżej elementów cechy szpilki
Prędkość transportu	900±40 mm
Maksymalna prędkość transportu	Poziom kontroli: 1500 mm/s
Kierunek transportu	Jeden etap

Parametry druku

Parametry	Specyfikacja
Prędkość drukowania	10 ~ 200 mm/s
Ciśnienie druku	0.5 ~ 20 kg
Tryb drukowania	Raz/dwa razy
Rodzaj wyciekacza	Gumowe/Squeegee Blade (winkl 45/55/60)
Odbiór	0~20 mm
Szybkość wybierania	0~20 mm/s
Rozmiar ramki szablonu	470×370mm~737×737mm
Metoda pozycjonowania stalowej siatki	Automatyczne pozycjonowanie w kierunku Y

Parametry czyszczenia

Parametry	Specyfikacja
System czyszczenia	Suchy, mokry, próżniowy trzy tryby
Oczyszczanie dużych prędkości	Zintegrowane czyszczenie tkanin
System czyszczenia	Typ stronnego oprysku
Przetrwanie czyszczenia	Automatyczne wytwarzanie
Pozycja czyszczenia	Czyszczenie pochowywania
Prędkość czyszczenia	10-200 mm/s
Zużycie płynu czyszczącego	Automatyczne i ręczne regulacje
Zużycie papieru czyszczącego	Automatyczne i ręczne regulacje

Parametry systemu widzenia

Parametry	Specyfikacja
CCD FOV	10 × 8 mm
Rodzaj aparatu	130 tys. cyfrowej kamery
System kamer	Struktura optyczna zamykania/zamykania
Czas cyklu kamery	100 ms
Rodzaje znaków wiarygodnych	Okrągłe, kwadratowe, diamentowe, krzyżowe, podkładki i profile
Rozmiar znaku	0.1-6 mm
Numer znaku	Max: 4 sztuk
Trzymaj się z dala od numeru.	Max: 1 sztuk

Parametry techniczne maszyny

Parametry	Specyfikacja
Źródło energii	AC: 220±10%, 50/60Hz 2,2KW
Ciśnienie powietrza	4~6 kgf/cm2
Zużycie powietrza	Około 5 l/min
Temperatura pracy	-20°C~+45°C
Wilgotność środowiska pracy	30% ~ 60%
Wymiar maszyny (bez światła wieży)	1500 ((H) mm
Długość maszyny	1240 ((L) mm
Szerokość maszyny	1410 ((W) mm
Przybliżona waga maszyny	Około 1100 kg.
Wymagania dotyczące nośności obciążenia urządzeń	650 kg/m2

Model i wymiary urządzenia

Model wyposażenia: YS-GT

Rozmiar: 1240 ((L) × 1410 ((W) × 1500 ((H) mm

Wymagania w zakresie dostaw energii i gazu

Główne źródło zasilania: AC: 220 ± 10%, 50/60HZ stabilne zasilanie 3KW z prądem nominalnym, typ wtyczki: system brytyjski.

Główne źródło gazu: stabilne źródło gazu przemysłowego o ciśnieniu 4,0-6 kgf/cm2.tylne złącze musi tylko pasować do wielkości rury gazowej.

Masa maszyny: około 1100 kg

Środowisko użytkowania sprzętu

Temperatura warsztatowa: -20°C~+45°C
Wilgotność w warsztacie: 30-60%
Ochrona przed prądem statycznym: wymagane jest uziemienie ESD i ochrona przed prądem statycznym
Pojemność nośna podłogi: Jeżeli urządzenie nie jest używane na płaskiej podłodze, należy zwrócić uwagę na pojemność nośną podłogi, która musi wynosić ≥ 650 kg/m2.
