Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT drukarka szablonowa maszyna do pasty lutowniczej, automatyczna drukarka sztencilów PCB, maszyna do pasty lutowniczej z gwarancją


Waga:	1000 kg	Moc:	10 kW
Woltaż:	220 V, 110 V, prąd przemienny: 220 ± 10%, 50/60 Hz	Wymiary:	115813621463 mm
Max PCB:	400*340 mm	Minimalny rozmiar PCB:	50*50mm
Grubość PCB:	0,4-6 mm	MAX PCB Waga:	3 kg
Prześwig PCB:	15 mm	Nacisk ściągaczki:	0,5-10 kg
Prędkość ściągaczki:	10-200 mm/sek	Powtarzająca się dokładność:	±0,01 mm
Dokładność drukowania:	±0,025 mm	Czas cyklu:	<8 sek
Dopływ powietrza:	4-6 kgf/cm2

Waga:	1000 kg
Moc:	10 kW
Woltaż:	220 V, 110 V, prąd przemienny: 220 ± 10%, 50/60 Hz
Wymiary:	115813621463 mm
Max PCB:	400*340 mm
Minimalny rozmiar PCB:	50*50mm
Grubość PCB:	0,4-6 mm
MAX PCB Waga:	3 kg
Prześwig PCB:	15 mm
Nacisk ściągaczki:	0,5-10 kg
Prędkość ściągaczki:	10-200 mm/sek
Powtarzająca się dokładność:	±0,01 mm
Dokładność drukowania:	±0,025 mm
Czas cyklu:	<8 sek
Dopływ powietrza:	4-6 kgf/cm2

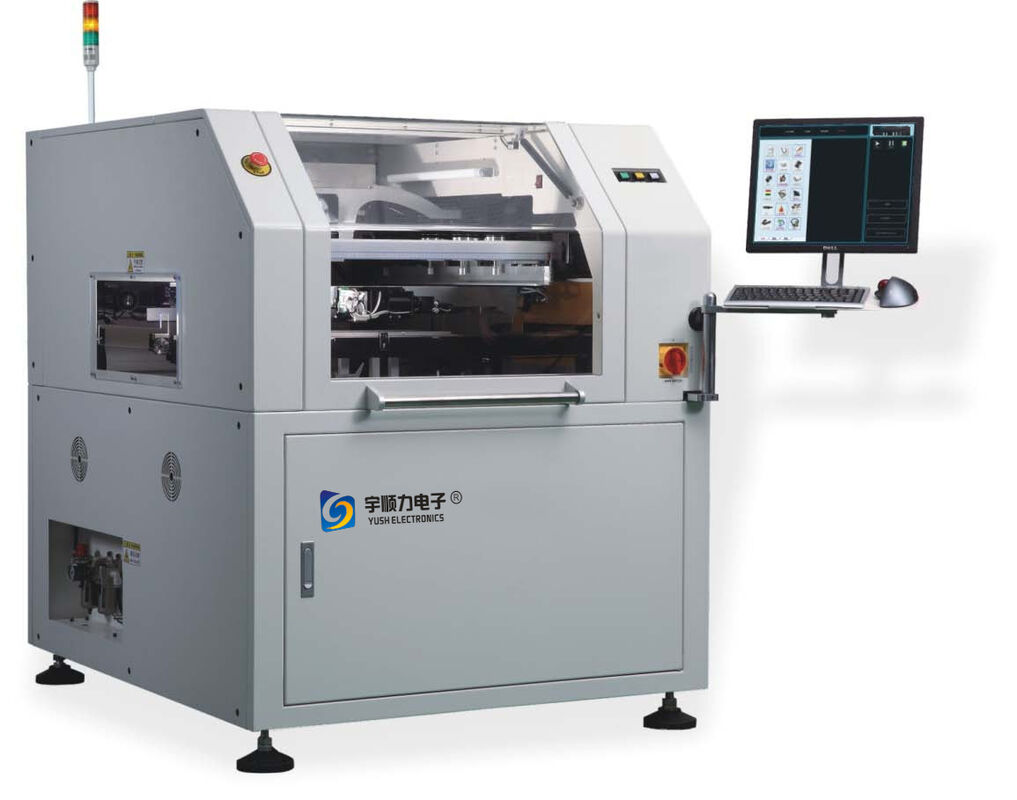

SMT Automatyczna Drukarka Szablonowa/Maszyna do Pasty Lutowniczej

Automatyczna drukarka szablonowa SMT / Maszyna do pasty lutowniczej

Przegląd produktu

Precyzyjny zautomatyzowany system drukowania szablonowego do nakładania pasty lutowniczej w procesach montażu PCB SMT.

Specyfikacje techniczne

Parametr	Specyfikacja
Model	YS-G5
Maks. rozmiar PCB	400×340 mm
Min. rozmiar PCB	50×50 mm
Grubość PCB	0,4-6 mm
Maks. waga	3 kg
Prześwit PCB	15 mm
Typ mocowania PCB	Płaskie górne (ręczne górne krawędzie) elastyczny klips krawędziowy
Wsparcie PCB	Kołek magnetyczny / blok o równej wysokości / platforma podnosząca z ręczną regulacją
Stół przenośnika	Jednoczęściowa szyna prowadząca
Kierunek transportu	Lewo-prawo / prawo-lewo / lewo-lewo / prawo-prawo
Regulacja szerokości przenośnika	Automatyczna
Typ rakla	Rakiel / skrobak stalowy (kąt 45/55/60°), zdefiniowany przez użytkownika
Automatyczna kontrola ciśnienia	0,5-10 kg
Długość rakla	L=280 mm, zdefiniowane przez użytkownika
Prędkość rakla	10-200 mm/sek
Kierunek ruchu	Ruch osi Y
Dokładność powtarzalności	±0,01 mm
Dokładność drukowania	±0,025 mm
Czas cyklu	<8 sek (z wyłączeniem czasu drukowania i czyszczenia)
Typ znacznika referencyjnego	Punkt odniesienia o standardowym kształcie, niestandardowy obraz
Rozmiar znacznika referencyjnego	0,5-4 mm
Liczba znaczników	Systemy pozycjonowania z 2 lub 4 punktami odniesienia
Wyszukiwanie znaczników	Automatyczne
Typ separacji	Normalna / próżniowa
Prędkość separacji	0-20 mm/s
Odległość separacji	0-20 mm
Typ czyszczenia	Wzmocnione adsorpcja próżniowa; trzy tryby: suche, mokre i próżniowe
Głowica czyszcząca	Materiał odporny na ścieranie
Kierunek ruchu	Ruch osi Y
Zmiana produktu	<3 min
Konfiguracja nowego produktu	<5 min
System operacyjny	Windows XP/Win 7
Zasilanie powietrzem	4-6 kgf/cm²
Zasilanie	AC220±10% 50/60Hz 2,5KW
Waga	1000 kg
Rozmiar pojedynczy	1158×1362×1463 mm
Rozmiar połączenia	/

Kluczowe cechy

Precyzyjne automatyczne drukowanie z dokładnością ±0,025 mm
Szybki czas cyklu poniżej 8 sekund dla maksymalnej przepustowości
Automatyczna regulacja szerokości przenośnika i rozpoznawanie znaczników referencyjnych
Trójtrybowy system czyszczenia (suchy, mokry i próżniowy)
Szybka zmiana produktu w mniej niż 3 minuty
Elastyczna obsługa PCB dla różnych rozmiarów i grubości

Opakowanie i dostawa

Bezpiecznie zapakowane w skrzynie ze sklejki do bezpiecznego międzynarodowego transportu i dostawy.

Branże zastosowań

Idealne do produkcji elektroniki, montażu PCB, linii produkcyjnych SMT i zautomatyzowanych systemów rozmieszczania komponentów elektronicznych.
