Wielofunkcyjne części zamienne do laserowych maszyn tnących dla hurtowników. Laserowa maszyna do cięcia FPCB

Szczegóły Produktu

Miejsce pochodzenia: Jiangsu, Chiny

Nazwa handlowa: YUSH

Orzecznictwo: ce

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Cena: $28,000 / set

Najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Części do laserowej maszyny tnącej FPCB, Części zamienne do maszyny do depanelizacji PCB, Wielofunkcyjne komponenty do laserowego cięcia


Waga:	3500 kg	Moc:	10 kW
Woltaż:	220V, 110V	Długość fali lasera:	355 nm
moc lasera:	10 W	Maksymalny format przetwarzania:	610 mm x 500 mm
Prędkość platformy XY:	50 m/min	Dokładność pozycjonowania:	±3um
Powtarzalność:	±1um	Precyzja systemu:	±20um
Zakres skanowania galwanometru:	50 mm x 50 mm	Grubość cięcia:	<1 mm
Zasilanie:	AC220V 50 Hz / 2,2 kW; trójfazowe 380V 50Hz / 5,5KW	Robocze ciśnienie powietrza:	516m3/godz
Wymiary:	1818 mm x 2317 mm x 1550 mm

Waga:	3500 kg
Moc:	10 kW
Woltaż:	220V, 110V
Długość fali lasera:	355 nm
moc lasera:	10 W
Maksymalny format przetwarzania:	610 mm x 500 mm
Prędkość platformy XY:	50 m/min
Dokładność pozycjonowania:	±3um
Powtarzalność:	±1um
Precyzja systemu:	±20um
Zakres skanowania galwanometru:	50 mm x 50 mm
Grubość cięcia:	<1 mm
Zasilanie:	AC220V 50 Hz / 2,2 kW; trójfazowe 380V 50Hz / 5,5KW
Robocze ciśnienie powietrza:	516m3/godz
Wymiary:	1818 mm x 2317 mm x 1550 mm

Wielofunkcyjne części zamienne do laserowych maszyn tnących dla hurtowników. Laserowa maszyna do cięcia FPCB

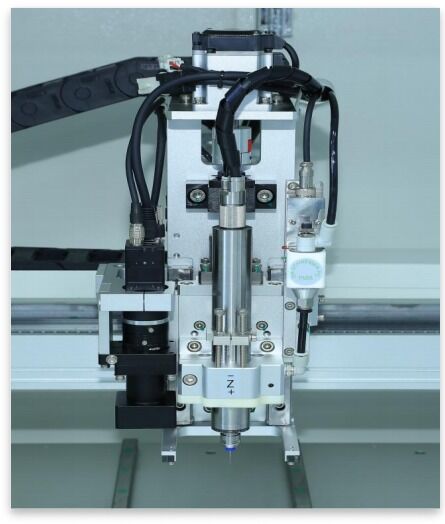

YSVC-650 Wielofunkcyjna Maszyna do Cięcia Laserowego FPCB

Marka YUSH Technology to producent wysokiej klasy instrumentów specjalizujący się w maszynach do cięcia laserowego FPC UV. Nasze maszyny do cięcia laserowego FPC są wykorzystywane głównie do precyzyjnego cięcia materiałów CVL, FPC, RF i cienkiej sklejki.

Zastosowania

Dostępne do elastycznych płytek drukowanych i powłok organicznych do precyzyjnego cięcia bez mocowania formy lub płyty ochronnej. Użycie źródeł laserowych o wysokiej energii z precyzyjną kontrolą wiązki zapewnia poprawioną prędkość przetwarzania i precyzyjne wyniki obróbki.

Kluczowe cechy

Autorskie oprogramowanie sterujące z przyjaznym interfejsem użytkownika, pełną funkcjonalnością i prostą obsługą
Możliwość przetwarzania dowolnych grafik o różnej grubości i materiałach, pełna synchronizacja hierarchiczna
Zoptymalizowana konstrukcja układu optycznego zapewnia wysoką jakość wiązki i zmniejszoną wielkość plamki ogniskowej do precyzyjnego cięcia
Wysokowydajny laser UV o optymalnej długości fali, doskonałej jakości wiązki i wyższej mocy szczytowej
Mocowanie próbki za pomocą podciśnienia eliminuje potrzebę stosowania płyt ochronnych formy, poprawiając wydajność przetwarzania
Możliwość cięcia różnych materiałów podłożowych, w tym krzemu, ceramiki i szkła
Funkcje automatycznej korekcji, pozycjonowania, cięcia wielopłytkowego, pomiaru grubości i kompensacji

Specyfikacje techniczne

Źródło lasera	Laser UV półprzewodnikowy, długość fali 355 nm
Moc lasera	10W
Maksymalny format przetwarzania	610 mm × 500 mm (24" × 18")
Prędkość platformy XY	Maksymalna prędkość robocza 50 m/min
Dokładność pozycjonowania	±3 µm
Powtarzalność	±1 µm
Precyzja systemu	±20 µm
Zakres skanowania galwanometrem	50 mm × 50 mm
Grubość cięcia	<1 mm
Wymagania dotyczące zasilania	AC220V 50Hz / 2.2KW lub trójfazowe 380V 50Hz / 5.5KW

Specyfikacje fizyczne

Wymiary	1818 mm × 2317 mm × 1550 mm
Waga	3500 kg
Wymagania dotyczące powietrza	516 m³/h
Temperatura pracy	20°C ± 2°C
Wilgotność	<60% RH, bez kondensacji
Amplituda drgań podłoża	<5 µm
Przyspieszenie drgań	<0.05g
Ciśnienie podłoża	2200 kgf/m²

System sterowania

Specjalistyczny sprzęt sterujący z elastycznym oprogramowaniem przetwarzania, dedykowaną kartą sterowania ruchem i trybem sterowania IPC. Zawiera monitor 17", dysk twardy 300G+ i obsługuje standardowe formaty G-code, Gerber i CAD.

Zakres zastosowań

Nadaje się do wszystkich zastosowań V-CUT SMD PCB FPC i elastycznych płytek drukowanych.
