Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                mała maszyna do rozdzielania PCB, grawerka do cięcia PCB, Maszyna do cięcia PCB YSVC-650


Waga:	3500 kg	Moc:	10 kW
Woltaż:	220 V/380 V	Y Prędkość skrawania:	0 ~ 100 mm/s
Prędkość wrzeciona:	50000 obr./min	Ciśnienie powietrza:	4 kg/cm2
Wymiar hosta:	700 mm * 900 mm * 1200 mm	Dokładność:	± 0,01 mm
Skok osi Z:	50mm	Dokładność cięcia:	± 0,1 mm
Zużycie energii:	2kVA	Napięcie odpylacza:	380 V 1,5 P
Wymiary odpylacza:	680 mm * 400 mm * 900 mm	Maksymalny rozmiar PCB:	450 mm * 500 mm
Napęd XYZ:	Silnik serwo prądu przemiennego

Waga:	3500 kg
Moc:	10 kW
Woltaż:	220 V/380 V
Y Prędkość skrawania:	0 ~ 100 mm/s
Prędkość wrzeciona:	50000 obr./min
Ciśnienie powietrza:	4 kg/cm2
Wymiar hosta:	700 mm * 900 mm * 1200 mm
Dokładność:	± 0,01 mm
Skok osi Z:	50mm
Dokładność cięcia:	± 0,1 mm
Zużycie energii:	2kVA
Napięcie odpylacza:	380 V 1,5 P
Wymiary odpylacza:	680 mm * 400 mm * 900 mm
Maksymalny rozmiar PCB:	450 mm * 500 mm
Napęd XYZ:	Silnik serwo prądu przemiennego

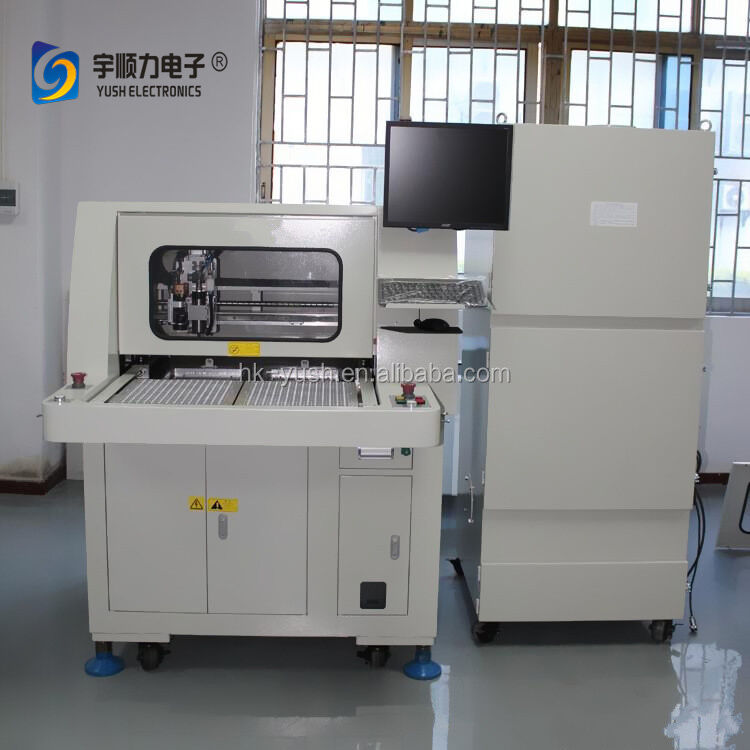

Mała grawerka i maszyna do cięcia PCB -YSVC-650

Małe grawerowanie i maszyna do cięcia PCB - YSVC-650

Przegląd produktu

Maszyna do cięcia PCB YSVC-650 została zaprojektowana do precyzyjnego wytwarzania płyt drukowanych.Ten zautomatyzowany system oceny noża gongu eliminuje powszechne problemy produkcyjne przy zachowaniu wysokiej dokładności i wydajności.

Główne korzyści

Zapobiega sztucznym pęknięciom cyny i uszkodzeniu części podczas separacji
Wyeliminuje problemy ze stresem spowodowane wytwarzaniem siły mechanicznej
Odpowiednie dla różnych typów obudowy i nieregularnych kształtów płyt PCB (prostości, łuków, typów L itp.)
Integracja osi X, Y i Z z silnikiem węglowym o prędkości 60 000 obr./min.

Cechy maszyny

Wyposażenie do podziału puzzle i półproduktów
Wysoka prędkość cięcia z wyjątkową precyzją
Prosta obsługa i przyjazny interfejs użytkownika
Możliwość szybkiej zmiany narzędzia przy minimalnej regulacji konfiguracji
System zbierania pyłu o wysokiej intensywności utrzymuje czystość PCB i powierzchni
Minimalny tryb cięcia naprężenia dla optymalnej integralności deski

Specyfikacje techniczne

Prędkość cięcia	0 - 100 mm/s
Dokładność maszyny	± 0,01 mm
Wykonanie akcji w osi Z	50 mm
System sterowania	X, Y, Z sterowanie lub PC przemysłowy z ekranem dotykowym
System napędowy	Serwo silnik prądu przemiennego dla osi X, Y, Z
Dokładność cięcia	± 0,1 mm
Prędkość wrotnika	Maksymalnie 50 000 obrotów na minutę
Napięcie przyjmujące	220V 50/60Hz
Ciśnienie powietrza	4 kg/cm2 lub więcej
Zużycie energii	2 KVA
Zbieranie pyłu	Zintegrowany system zbierania pyłu
Napięcie zbieracza pyłu	380V 1,5P
Wymiary hosta	700 mm × 900 mm × 1200 mm
Wymiary zbiornika pyłu	680 mm × 400 mm × 900 mm

Opcjonalne cechy

System widzenia CCD dla zwiększonej precyzji
Kompleksowe zbieranie pyłu (powyżej i poniżej)
Kompatybilność wielkości wielu płyt PCB: 280 mm × 340 mm, 300 mm × 400 mm, 450 mm × 500 mm
Ekran dotykowy i opcje pracy ręcznie dzianą lub na komputerze
