Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Pełno automatyczny PCB depaneling machine, Router tablicy PCB do linii montażowej, Automatyczna maszyna do rozkładania płyt PCB z gwarancją


Waga:	900 kg	Rozmiar pracy:	350 mm x 450 mm
Rozmiar podwójnych stołów warsztatowych:	700 mm x 450 mm	Prędkość serwa XY:	0-1000 mm/s
Prędkość serwa Z:	0-800 mm/s	Dokładność XY:	± 0,01 mm
Dokładność cięcia:	±0,02 mm	Dokładność kalibracji CCD:	± 0,01 mm
Naprężenie płyty:	300uε poniżej	Prędkość wrzeciona:	60 000 obr./min
Średnica narzędzia:	0,8-2,3 mm	Grubość PCB:	0,2 mm-6,0 mm
Moc odpylacza:	3KM (opcja 5KM)	Rozmiar odpylacza:	640 mm × 785 mm × 1760 mm
Rozmiar maszyny:	1220 mm × 1430 mm × 1520 mm

Waga:	900 kg
Rozmiar pracy:	350 mm x 450 mm
Rozmiar podwójnych stołów warsztatowych:	700 mm x 450 mm
Prędkość serwa XY:	0-1000 mm/s
Prędkość serwa Z:	0-800 mm/s
Dokładność XY:	± 0,01 mm
Dokładność cięcia:	±0,02 mm
Dokładność kalibracji CCD:	± 0,01 mm
Naprężenie płyty:	300uε poniżej
Prędkość wrzeciona:	60 000 obr./min
Średnica narzędzia:	0,8-2,3 mm
Grubość PCB:	0,2 mm-6,0 mm
Moc odpylacza:	3KM (opcja 5KM)
Rozmiar odpylacza:	640 mm × 785 mm × 1760 mm
Rozmiar maszyny:	1220 mm × 1430 mm × 1520 mm

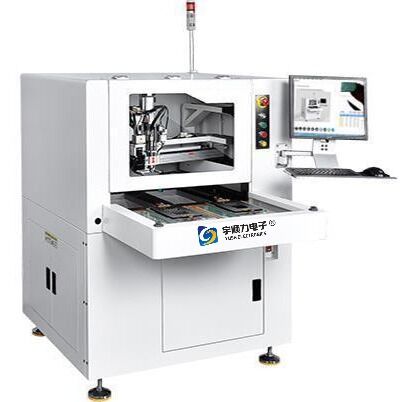

Kompletnie automatyczna maszyna routerów na tablicy PCB do linii montażowej PCB

Automatyczna frezarka do płytek PCB do linii produkcyjnej PCB

Precyzyjne, zautomatyzowane rozwiązanie do depanelizacji PCB, zaprojektowane z myślą o efektywnej integracji z linią produkcyjną PCB, z możliwością pracy na podwójnym stole roboczym.

Specyfikacje techniczne

Rozmiar roboczy jednostronny	350 mm × 450 mm
Rozmiar podwójnych stołów roboczych	700 mm × 450 mm
Prędkość serwo AC osi X-Y	0-1000 mm/s
Prędkość serwo AC osi Z	0-800 mm/s
Dokładność powtarzania osi X-Y	±0,01 mm
Dokładność cięcia	±0,02 mm
Dokładność kalibracji kamery CCD	±0,01 mm
Wartość naprężenia płytki	poniżej 300 µε
Prędkość wrzeciona NSK	Maks. 60 000 obr./min
Średnica narzędzia	0,8-2,3 mm
Grubość cięcia płytki PCB	0,2 mm-6,0 mm
Moc odkurzacza	3 KM (opcja 5 KM)
Rozmiar szafy odpylającej	640 mm × 785 mm × 1760 mm (G × S × W)
Rozmiar maszyny	1220 mm × 1430 mm × 1520 mm (G × S × W)
Waga silnika głównego + odkurzacza	900 KG

Funkcje konfiguracji urządzenia

Konstrukcja z podwójnym stołem roboczym

YSL-880L posiada podwójną szynę ślizgową i podwójną platformę cylindryczną do jednoczesnego przetwarzania różnych typów produktów, co znacznie skraca czas oczekiwania na obsługę płytek. Możliwość konfiguracji jako podwójna platforma lub duża pojedyncza platforma dla zwiększenia elastyczności operacyjnej.

System wrzeciona z dolnym odsysaniem

Importowane wrzeciono o wysokiej prędkości zapewnia minimalne naprężenia podczas cięcia, wysoką precyzję i szybką reakcję
System wykrywania frezów do monitorowania w czasie rzeczywistym i zapobiegania dalszej pracy po zakończeniu cięcia
Zaawansowany system wizyjny z jednolitym źródłem światła pierścieniowego i regulacją jasności dla doskonałego rozpoznawania punktów referencyjnych na różnych powierzchniach PCB, w tym powłokach cynowych, miedzianych, złotych i natryskiwanych cyną
Funkcja kompensacji wizualnego punktu przecięcia dla zwiększenia dokładności

Zoptymalizowana konstrukcja trybu ssania

Konstrukcja uszczelnienia lejka z wlotem ssącym pod kątem 45 stopni redukuje zjawisko wirowania pyłu wewnątrz, zapewniając skuteczne usuwanie zanieczyszczeń.

Specjalny sterownik CNC

Niezależny sterownik CNC integruje funkcje sterowania z wyjątkową stabilnością, wysoką precyzją, szybkim przesyłem danych i silnymi zdolnościami przeciwzakłóceniowymi.

Wysokowydajny system odpylania

YSL-880L wykorzystuje silnik o wysokiej wydajności i konstrukcję łopat wentylatora o dużej mocy ssącej. Posiada wbudowany worek filtrujący z igłowego filcu poliestrowego o doskonałej przepuszczalności i odporności na utlenianie. Poziom hałasu kontrolowany w granicach 80 decybeli.
