Name: Maszyna do odcinania płyt PCB UV Laser Depanelizer. Maszyna do cięcia laserów UV (YS-GW50)
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-GW50
Price: 75.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Jiangsu, Chiny

Nazwa handlowa: YUSH

Orzecznictwo: ce

Numer modelu: YS-GW50

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Cena: $50,000-100,000 / set

Najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Urządzenie do wytwarzania lasera UV na PCB, UV laser cutting machine for PCB, Maszyna do odgrzewania laserowego YS-GW50


Waga:	600 kg	Długość fali lasera:	355 nm
moc lasera:	10 W	Maksymalny format przetwarzania:	610 mm x 500 mm
Prędkość platformy XY:	50 m/min	Dokładność pozycjonowania:	±3um
Powtarzalność:	±1um	Precyzja systemu:	±20um
Zakres skanowania galwanometru:	50 mm x 50 mm	Grubość cięcia:	<1 mm
Zasilanie:	AC220V 50 Hz / 2,2 kW; trójfazowe 380V 50Hz / 5,5KW	Wymaganie powietrza:	516m3/godz
Wymiary:	1818 mm x 2317 mm x 1550 mm	Temperatura otoczenia:	20 ℃ ± 2 ℃
Wilgotność:	<60% RH, bez kondensacji

Waga:	600 kg
Długość fali lasera:	355 nm
moc lasera:	10 W
Maksymalny format przetwarzania:	610 mm x 500 mm
Prędkość platformy XY:	50 m/min
Dokładność pozycjonowania:	±3um
Powtarzalność:	±1um
Precyzja systemu:	±20um
Zakres skanowania galwanometru:	50 mm x 50 mm
Grubość cięcia:	<1 mm
Zasilanie:	AC220V 50 Hz / 2,2 kW; trójfazowe 380V 50Hz / 5,5KW
Wymaganie powietrza:	516m3/godz
Wymiary:	1818 mm x 2317 mm x 1550 mm
Temperatura otoczenia:	20 ℃ ± 2 ℃
Wilgotność:	<60% RH, bez kondensacji

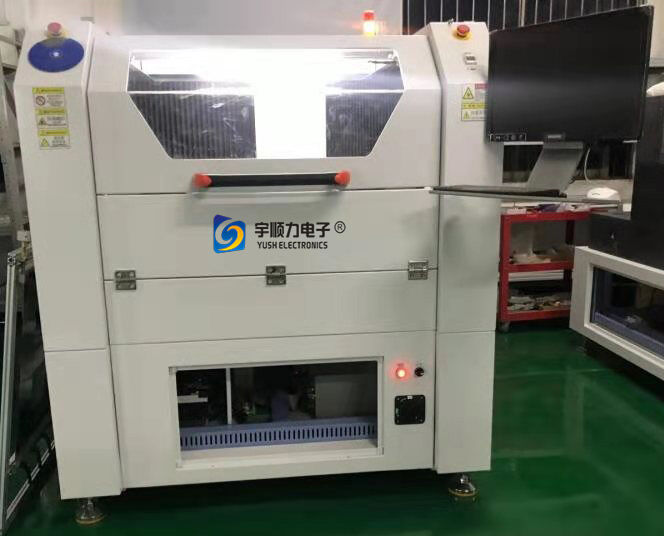

Maszyna do odcinania płyt PCB UV Laser Depanelizer. Maszyna do cięcia laserów UV (YS-GW50)

Maszyna do odkręcania płyt PCB z laserem UV (YS-GW50)

Maszyna do odcinania płyt PCB UV Laser od YUSH Technology została zaprojektowana do precyzyjnego cięcia elastycznych płyt i powłok organicznych.Ten zaawansowany system cięcia laserowego UV eliminuje potrzebę formowania lub mocowania płyt ochronnych, zapewniając wyższą prędkość obróbki i precyzyjne wyniki obróbki.

Aplikacje maszynowe

Idealny do precyzyjnego cięcia płyt o elastycznych obrotach (FPC), komponentów CVL, RF i cienkich materiałów sklejkowych.I szkło z wyjątkową dokładnością.

Kluczowe cechy

Proprietarne oprogramowanie sterujące z intuicyjnym interfejsem i kompleksową funkcjonalnością
Pozostałe urządzenia do obróbki obrazu
Zoptymalizowana konstrukcja systemu optycznego zapewnia wysoką jakość wiązki i zmniejszony rozmiar skupionej plamki do precyzyjnego cięcia
Wysokiej wydajności laser UV o optymalnej długości fali, doskonałej jakości wiązki i wysokich właściwościach mocy szczytowej
Minimalny efekt termiczny bez delaminacji, wytwarzający precyzyjne, gładkie cięcia z stromymi ścianami bocznymi
System mocowania próbek pod próżnią eliminuje potrzebę płyt ochronnych przed pleśnią
Automatyczna korekcja, pozycjonowanie, cięcie wieloplastyczne, pomiar grubości i możliwości kompensacji

Specyfikacje techniczne

System laserowy

Źródło lasera UV w stanie stałym: długość fali 355 nm

Moc lasera: 10 W

Zdolności przetwarzania

Maksymalny format przetwarzania: 610 mm × 500 mm (24" × 18")

Maksymalna prędkość pracy platformy XY: 50 m/min

Gęstość cięcia: < 1 mm

Zakres skanowania galwanometrem: 50 mm × 50 mm

Precyzyjne metryki

Dokładność pozycjonowania: ±3μm

Powtarzalność: ± 1 μm

Dokładność układu: ± 20 μm

Wymagania energetyczne i środowiskowe

Zasilanie	AC220V 50Hz / 2.2KW; Trójfazowy 380V 50Hz / 5.5KW
Wymogi dotyczące wentylacji	516 m3/h
Wymiary	1818 mm × 2317 mm × 1550 mm
Temperatura otoczenia	20°C ± 2°C
wilgotność	< 60% RH bez kondensacji
Amplituda podłoża	< 5 μm
Przyspieszenie wibracji	< 0,05 g
Ciśnienie ziemi	2200kgf/m2

Kontrola i oprogramowanie

Specyficzne dla branży urządzenia sterujące z elastycznym oprogramowaniem do przetwarzania, dedykowaną kartą sterowania ruchem i trybem sterowania IPC.Dane Gerbera, i formatów CAD.

Szybkie specyfikacje

Maksymalna długość deski	610 × 500 mm
Wielkość opakowania	1818 mm × 2317 mm × 1550 mm
Gęstość	1 mm
Zasilanie	AC220V 50Hz / 2.2KW; Trójfazowy 380V 50Hz / 5.5KW
Ciśnienie powietrza roboczego	516 m3/h
Zakres zastosowania	Wszystkie płyty FPC PCB SMD V-CUT
