                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Maszyna do cięcia laserowego SMT, Maszyna do cięcia płytek PCB, Maszyna do depanelizacji PCB z gwarancją


Waga:	3500 kg	Moc:	10 kW
Woltaż:	220 V, 380 V.	Szybkość cięcia:	01,0 ~100 mm/s
Powtarzalna dokładność:	± 0,01 mm	Tryb sterowania:	Przemysłowe IPC i PC
Tryb jazdy:	Serwomotor AC	Dokładność cięcia:	± 0,05 mm
Prędkość wrzeciona:	Maks. 100 000 obr./min	Długość fali lasera:	355 nm
moc lasera:	10 W	Maksymalny format:	610 mm x 500 mm
Prędkość platformy:	50 m/min	Dokładność pozycjonowania:	± 3um
Powtarzalność:	± 1um

Waga:	3500 kg
Moc:	10 kW
Woltaż:	220 V, 380 V.
Szybkość cięcia:	01,0 ~100 mm/s
Powtarzalna dokładność:	± 0,01 mm
Tryb sterowania:	Przemysłowe IPC i PC
Tryb jazdy:	Serwomotor AC
Dokładność cięcia:	± 0,05 mm
Prędkość wrzeciona:	Maks. 100 000 obr./min
Długość fali lasera:	355 nm
moc lasera:	10 W
Maksymalny format:	610 mm x 500 mm
Prędkość platformy:	50 m/min
Dokładność pozycjonowania:	± 3um
Powtarzalność:	± 1um

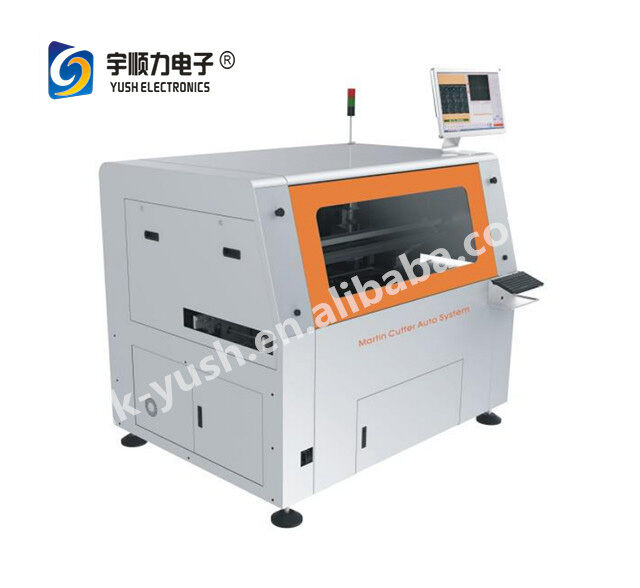

Maszyna do cięcia laserowego SMT/maszyna do cięcia wzdłużnego płytek PCB

Maszyna do cięcia laserowego SMT / maszyna do cięcia płyt PCB w kształcie V

Maszyna do cięcia laserowego stencilów YASTM-4C SMT firmy YUSH Technology

O technologii YUSH

YUSH Technology jest wiodącą marką instrumentów zaangażowaną w badania, rozwój i produkcję sprzętu przemysłu PCB.Nasze ultrafioletowe maszyny do cięcia laserowego FPC są powszechnie uznawane przez klientów za precyzję i niezawodność.

Wnioski

Maszyna do cięcia laserowego FPC UV jest przeznaczona do precyzyjnego cięcia płyt o elastycznych obwodowych i powłok organicznych bez konieczności tworzenia form lub mocowania płyt ochronnych.Wykorzystanie źródeł lasera o wysokiej energii z precyzyjnym sterowaniem wiązką zapewnia wyższą prędkość obróbki i dokładne wyniki obróbki.

Kluczowe cechy

Proprietarne oprogramowanie sterujące z intuicyjnym interfejsem, kompleksową funkcjonalnością i prostą obsługą
Zdolny do przetwarzania dowolnej grafiki o różnej grubości i materiałach, pełna synchronizacja hierarchiczna
Zoptymalizowana konstrukcja systemu optycznego zapewnia wysoką jakość wiązki i zmniejszony rozmiar skupionej plamki do precyzyjnego cięcia
Wysokiej wydajności laser UV o optymalnej długości fali, doskonałej jakości wiązki i wysokich właściwościach mocy szczytowej
Przetwarzanie materiału poprzez rozkład i odparowanie zamiast stopienia, w wyniku czego minimalne wykończenia po przetworzeniu i mały efekt termiczny
Wykorzystanie próbek pod próżnią eliminuje konieczność stosowania płyt ochronnych przed pleśnią, zwiększając efektywność przetwarzania
Pozwalają na cięcie różnych materiałów podłoża, w tym krzemu, ceramiki i szkła
Funkcje automatycznej korekty, pozycjonowania, cięcia wielopłytkowego, pomiaru grubości i kompensacji

Specyfikacje techniczne

System laserowy

Typ lasera: laser UV w stanie stałym
Długość fali: 355 nm
Moc lasera: 10 W

Zdolności przetwarzania

Maksymalny format przetwarzania: 610 mm × 500 mm (24" × 18")
Maksymalna prędkość platformy XY: 50 m/min
Dokładność pozycjonowania: ± 3 μm
Powtarzalność: ± 1 μm
Dokładność systemu: ± 20 μm
Zakres skanowania galwanometrem: 50 mm × 50 mm
Gęstość cięcia: < 1 mm

Wymagania energetyczne i środowiskowe

Zasilanie: AC220V 50Hz / 2.2KW lub trójfazowe 380V 50Hz / 5.5KW
Wymagania dotyczące spalin: 516 m3/h
Temperatura otoczenia: 20 °C ± 2 °C
wilgotność powietrza: < 60% RH
Amplituda ziemi: < 5 μm
Przyspieszenie drgań: < 0,05 g
Ciśnienie na ziemi: 2200 kgf/m2

System sterowania

Urządzenia sterujące specyficzne dla danego przemysłu z elastycznym oprogramowaniem przetwarzającym
Dedykowana karta sterowania ruchem i tryb sterowania IPC
17-calowy monitor z dyskiem twardym 300G+
Wspiera standardowy kod G, dane Gerbera i formaty CAD

Specyfikacje fizyczne

Specyfikacja	Wartość
Maksymalna długość deski	610 × 500 mm
Wielkość opakowania	1818 mm × 2317 mm × 1550 mm
Gęstość	1 mm
Zasilanie	AC220V 50Hz / 2.2KW; Trójfazowy 380V 50Hz / 5.5KW
Ciśnienie powietrza roboczego	516 m3/h
Waga	3500 kg
Zakres zastosowania	Wszystkie płyty FPC PCB SMD V-CUT
