Podkreślić:

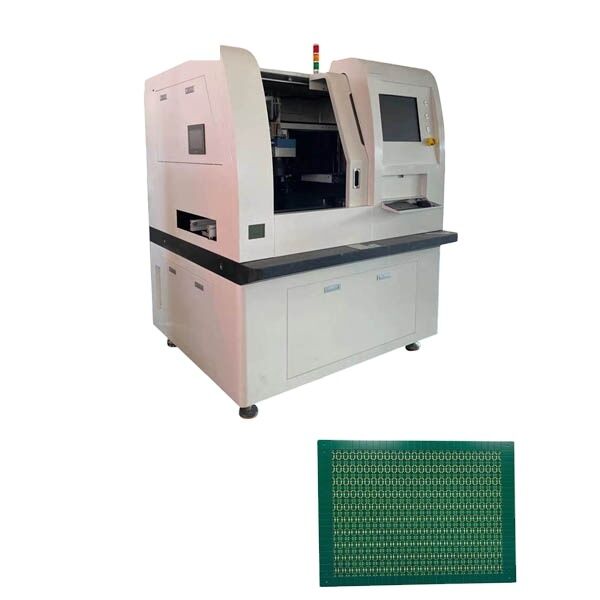

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Maszyna do cięcia laserowego UV 355nm, Maszyna do rozkładania płyt PCB o mocy 10 W, wysokoprecyzyjna laserowa ciętka FPC


Waga:	1600 kg	Moc:	10 kW
Woltaż:	220V / 110 V.	Typ lasera:	Laser UV o mocy 10W
Długość fali lasera:	355 nm	Maksymalna moc:	10W /15W
Częstotliwość powtórzeń:	1-250 kHz	Precyzja CCD:	0,005 mm
Maksymalny zakres roboczy:	450mm*430mm	Rozmiar plamki wiązki:	0,015 mm ± 0,003 mm
Wymiary:	1500 mm X 1800 mm X 1660 mm	Precyzja stołu roboczego:	± 0,003 mm
Powtórzenie stołu roboczego:	±0,002 mm	Zasięg stołu:	500 mm*500 mm
Podstawowe komponenty:	PLC, silnik, łożysko, silnik, zbiornik ciśnieniowy, przekładnia, pompa

Waga:	1600 kg
Moc:	10 kW
Woltaż:	220V / 110 V.
Typ lasera:	Laser UV o mocy 10W
Długość fali lasera:	355 nm
Maksymalna moc:	10W /15W
Częstotliwość powtórzeń:	1-250 kHz
Precyzja CCD:	0,005 mm
Maksymalny zakres roboczy:	450mm*430mm
Rozmiar plamki wiązki:	0,015 mm ± 0,003 mm
Wymiary:	1500 mm X 1800 mm X 1660 mm
Precyzja stołu roboczego:	± 0,003 mm
Powtórzenie stołu roboczego:	±0,002 mm
Zasięg stołu:	500 mm*500 mm
Podstawowe komponenty:	PLC, silnik, łożysko, silnik, zbiornik ciśnieniowy, przekładnia, pompa

355nm 10W / 15W Wysokiej precyzji CCD FPC/PCB UV Laser Cutting Machine

Dzięki doskonałemu interfejsowi CAM, maszyna ta obsługuje główne formaty plików wiertniczych i frezowych.niezawodna integracja z kompaktową strukturąModułowy elektroniczny system sterowania zapewnia łatwą konserwację.

Urządzenia te są idealne do obróbki płyt miękkich i twardych, w tym płyt elastycznych i twardych, zapewniają zwiększoną elastyczność i efektywność kosztową.

Wykorzystanie maszyny do cięcia laserowego FPC

Cięcie różnych elastycznych materiałów płyt obwodowych i folii pokrywczych z czystymi wynikami bez węglowodoru
Wysokiej jakości, szybkie cięcie sztywnych materiałów o grubości do 1 mm
Minimalne odrywanie z powodu procesu rozkładu i odparowania przez światło UV
Niewielki efekt termiczny z precyzyjnymi, gładkimi krawędziami cięcia i stromymi ścianami bocznymi
Pozwalają na cięcie różnych materiałów podłoża, w tym krzemu, ceramiki i szkła
Precyzyjne grafowanie i formowanie różnych filmów funkcjonalnych

Charakterystyka produktu YSV-7A

Szczupłe i gładkie krawędzie po cięciu
Brak pęknięć, pyłu lub pozostałości cząstek
Wysoka precyzja dla zastosowań małych łuków i cięć drobnych
Skutecznie zmniejsza wskaźnik awarii formowania
Obcinanie jednokrętowe części kompozytowych z wielu materiałów i kombinacji grubości
Automatyczna regulacja wysokości głowicy laserowej do obróbki dwustronnej powierzchni FPC

Bezkontaktowe obróbki eliminuje obciążenia mechaniczne i deformacje.

Specyfikacje techniczne

Specyfikacja/Model	YSV-7A
Głowa laserowa	SP (USA)
Typ lasera	Laser UV 10W
Długość fali lasera	355nm
Maksymalna moc	10W / 15W
Częstotliwość powtarzania	1-250 kHz
Dokładność lokalizacji stołu roboczego	± 0,003 mm
Dokładność powtórzeń tabeli roboczej	± 0,002 mm
Zakres zasięgu tabeli	500 mm × 500 mm
Dokładność lokalizacji CCD	00,005 mm
Maksymalny zakres pracy	450 mm × 430 mm
Wielkość plamy wiązki	00,015 mm ± 0,003 mm
Wymiary (L×W×H)	1500 mm × 1800 mm × 1660 mm
Waga	1800 kg

Źródło lasera

Funkcje Importowane światło UV z doskonałą wydajnością optyczną, długą żywotnością, prostą strukturą i łatwą obsługą.

System galwanometrów

Wykorzystuje najbardziej zaawansowany na świecie system galwanometryczny z sprzętem zwrotnym i automatyczną kalibracją, aby zapewnić wydajność i dokładność przetwarzania.

Taishan Green Marble Platform

Wysokiej jakości "Taishan green" kamień przetworzony mechanicznie i ręcznie wykończony do dokładności.i twardości przy zachowaniu precyzji pod ciężkim obciążeniemBez rdzy, odporny na kwasy i ścieranie.

Cechy platformy marmurowej

klasa dokładności: poziom "000", płaskość 2 μm
Wytrzymałość na ściskanie: 245-254 N/mm2
Moduł elastyczności: 1,27-1,47 N/mm2 (wyższy niż żelazo odlewane)
Współczynnik rozszerzenia liniowego: 4,61 × 10−6/°C
Współczynnik tłumienia wewnętrznego: 15 razy większy niż w stali z doskonałą odpornością na wstrząsy
Wytrzymałość na brzegu: HS70+ o 5-10 razy wyższej odporności na zużycie niż żeliwa

System CCD

Wysokiej prędkości system pozyskiwania obrazu z wysoką precyzją pozycjonowania obrazu i dopasowania zapewnia wyjątkową dokładność.

Platforma robocza

Inwestycja THK (Chiny) obejmująca precyzyjne przewodniki ruchu liniowego, spline kulkowe, śruby kulkowe, kołnierze krzyżowe i siłowniki od największego dostawcy w branży.

Wyniki cięcia laserowego FPC UV
