Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Maszyna do depanelizacji PCB z gwarancją, w, Maszyna do cięcia PCB dla elektroniki


Waga:	1600 kg	Moc:	3KW
Woltaż:	380 V, 110 V	Rozmiar maszyny:	100012001533 mm
Max PCB:	350*350 mm	Grubość PCB:	0,4-6 mm
Wysokość transmisji:	900±50 mm	Szybkość transmisji:	1500 mm/s (maks.)/regulowany
Prędkość wrzeciona tnącego:	60 000 obr./min	Szybkość cięcia:	1-200 mm/s
Dokładność cięcia:	± 0,5 mm	Powtórz dokładność pozycjonowania:	± 0,01 mm
Współrzędna prędkość ruchu:	1000 mm/s	Dopływ powietrza:	5-8 kg/cm2
Zasilanie:	AC380V±5%, 50/60Hz

Waga:	1600 kg
Moc:	3KW
Woltaż:	380 V, 110 V
Rozmiar maszyny:	100012001533 mm
Max PCB:	350*350 mm
Grubość PCB:	0,4-6 mm
Wysokość transmisji:	900±50 mm
Szybkość transmisji:	1500 mm/s (maks.)/regulowany
Prędkość wrzeciona tnącego:	60 000 obr./min
Szybkość cięcia:	1-200 mm/s
Dokładność cięcia:	± 0,5 mm
Powtórz dokładność pozycjonowania:	± 0,01 mm
Współrzędna prędkość ruchu:	1000 mm/s
Dopływ powietrza:	5-8 kg/cm2
Zasilanie:	AC380V±5%, 50/60Hz

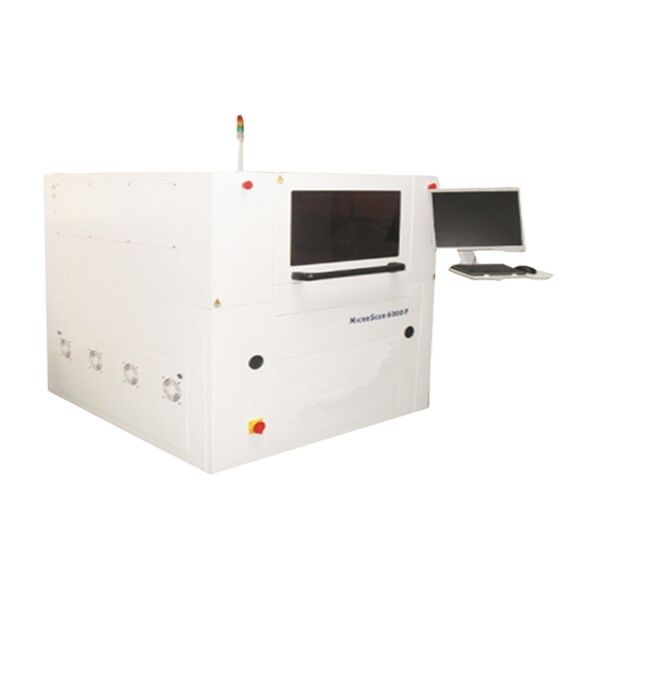

Maszyna do cięcia płytek drukowanych online

Maszyna do cięcia płyt obwodowych online

Wielokrotny nóż do frezowania Maszyna do odkręcania płyt PCB o dużej prędkości In Line Router z przewodnikami liniowymi / BladeYSV-7A

Maszyna do wytwarzania PCB w trybie online specjalnie zaprojektowana do cięcia komponentów PCBA (panele) na oddzielne części, posiadająca konstrukcję zamontowaną na szynach bez cięcia jig.Gotowy do natychmiastowej integracji produkcjiWyposażony w monitorowanie statyczne ESD, odzyskiwanie naprężenia i automatyczną wymianę narzędzi, osiągając maksymalne prędkości 60 000 obrotów na minutę.zapewnia szybkie i dokładne programowanie.

Specyfikacje techniczne

Model	YSV-7A
Wielkość maszyny	100012001533 mm
Maksymalny rozmiar PCB	350*350 mm
Grubość PCB	00,4-6 mm
Wysokość przekładni	900±50 mm
Kierunek transmisji	Lewa → Prawa
Prędkość transmisji	1500 mm/s (maksymalnie), regulowane
Rodzaj talerza do karmienia	Ścieżka przewodnia typu sekcji
Dostosowanie szerokości szyny	Automatyczne
Pozycjonowanie PCB	Przyciskanie górnej i dolnej szyny kierowniczej
System zbierania	360° system zacisku obrotowego; maksymalnie 2 grupy dyszek do ssania próżniowego, maksymalnie 4 grupy zespołów transportowych pasów ESD/panele przesyłowe partii
Węzeł cięcia/prędkość	Niemcy KAVO, 60.000 obr./min
Rodzaj chłodzenia	Sprężenie powietrza
Monitoring ESD	- Tak, proszę.
Automatyczna zmiana narzędzia	- Tak, proszę.
Zmniejszenie reakcji na stres	- Tak, proszę.
Sprawdź przełamanie ostrza	- Tak, proszę.
Prędkość cięcia	1-200 mm/s
Dokładność cięcia	±0,5 mm
Dokładność pozycjonowania	± 0,01 mm
Szybkość ruchu	1000 mm/s
Rodzaj płyty	Jednostka transportowa pasów ESD/panele przesyłowe partii
Rodzaj zbierania odpadów	Z drogi.
Programowanie procedury	GERBER Import/Edycja rysunków za pomocą systemu wizualnego
Zaopatrzenie w powietrze	5-8 kg/cm2
Zasilanie	AC380V±5%, 50/60Hz, 3KW

Kluczowe cechy

Automatyczny system wymiany narzędzi
Monitoring ESD w zakresie ochrony statycznej
Zmniejszenie napięć
Automatyczny tryb produkcji
Integracja funkcji statystycznych SPC z systemami zarządzania ERP
Opcjonalna funkcja przeciwwybuchowa odkurzacza

System cięcia o wysokiej niezawodności

Niemcy KAVO szybki wrot z maksymalną prędkością 60 000 obrotów na minutę, wyposażony w monitorowanie napięcia statycznego ESD, sprzężenie zwrotne obciążenia cięcia i możliwości automatycznej wymiany narzędzi.

System superwidzenia

Precyzyjny system wizji maszynowej zawierający niemiecką kamerę obrazowania przemysłowego, soczewkę Moritex i źródło światła do pomiarów.i funkcji pozycjonowania o wysokiej stabilności i zdolności przeciwdziałania zakłóceniom.

Wysokiej niezawodności układ uchwytu PCB

Rozwiązanie do cięcia bez szczelinowania z zakresem rozmiarów zacisku PCB wynoszącym 2 mm. Urządzenie odbiórcze umożliwia szybkie ładowanie / rozładunek z wysoką stabilnością i niskimi kosztami eksploatacji.

Automatyczny wymiennik narzędzi

Standardowa wymiana narzędzi obsługuje trzy rodzaje narzędzi o pojemności 3,175 mm, z których każde ma maksymalną pojemność obciążenia 10 narzędzi.i Z1 osi mechanizmu cięcia umożliwiają automatyczne zmiany narzędzia.

ESD ATPD Panel Forwarding System

Rozwiązanie 1:Wycięte płytki PCB są dostarczane za pomocą układu zaciskowego do linii przesyłowej pasa, a następnie wysyłane przez linię przesyłową ESD do linii montażowej lub zbierane i ładowane do pudeł produktu przez niestandardowy manipulator.

Rozwiązanie 2:W celu zastąpienia linii przesyłowej pasa należy użyć jednostki przesyłowej ARM-1, wstawić jednostkę przesyłową z tyłu maszyny i bezpośrednio załadować panele do pudełka blisterowego w ARM-1 za pomocą układu zacisku.To rozwiązanie zapewnia prostotę i wygodę.

Opakowanie i wysyłka
