Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Linia montażowa PCB SMT, Półautomatyczna linia produkcyjna PCB, Wysokiej prędkości maszyna do odkręcania płyt PCB


Waga:	2000 kg	Szybkość rozmieszczania:	156 000 CPH
Rozmiar PCB:	300 x 350 mm, 600 x 350 mm, 1200 x 350 mm	Rozmiar platformy:	300 x 350 mm, 700 x 400 mm, 1350 x 400 mm
Rozmiar szablonu:	370470,550650,1500*650 mm	Grubość PCB:	0,2 - 6 mm
Czas cyklu:	< 10 sek., < 12 sek.	Zużycie energii:	200 W, 8 kW, 10 kW
Zasilanie:	1-PH, 220VAC 50/60HZ	Ciśnienie powietrza:	4,5-6 kg/cm
Prędkość ściągaczki:	0-1500 mm/sek	Wymiar:	850x750x1650 mm, 1050x750x1650 mm, 1660x750x1650 mm, 5000x1250x1490 mm, 5800x1250x1490 mm
Liczba stref ogrzewania:	W górę 8/w dół 8, w górę 10/w dół 10	Długość stref ogrzewania:	3121 mm, 3891 mm, 3030 mm, 3730 mm
Wysokość przenośnika:	900+/-20mm

Waga:	2000 kg
Szybkość rozmieszczania:	156 000 CPH
Rozmiar PCB:	300 x 350 mm, 600 x 350 mm, 1200 x 350 mm
Rozmiar platformy:	300 x 350 mm, 700 x 400 mm, 1350 x 400 mm
Rozmiar szablonu:	370470,550650,1500*650 mm
Grubość PCB:	0,2 - 6 mm
Czas cyklu:	< 10 sek., < 12 sek.
Zużycie energii:	200 W, 8 kW, 10 kW
Zasilanie:	1-PH, 220VAC 50/60HZ
Ciśnienie powietrza:	4,5-6 kg/cm
Prędkość ściągaczki:	0-1500 mm/sek
Wymiar:	850x750x1650 mm, 1050x750x1650 mm, 1660x750x1650 mm, 5000x1250x1490 mm, 5800x1250x1490 mm
Liczba stref ogrzewania:	W górę 8/w dół 8, w górę 10/w dół 10
Długość stref ogrzewania:	3121 mm, 3891 mm, 3030 mm, 3730 mm
Wysokość przenośnika:	900+/-20mm

Linia produkcyjna montażu płyt PCB o wysokiej prędkości

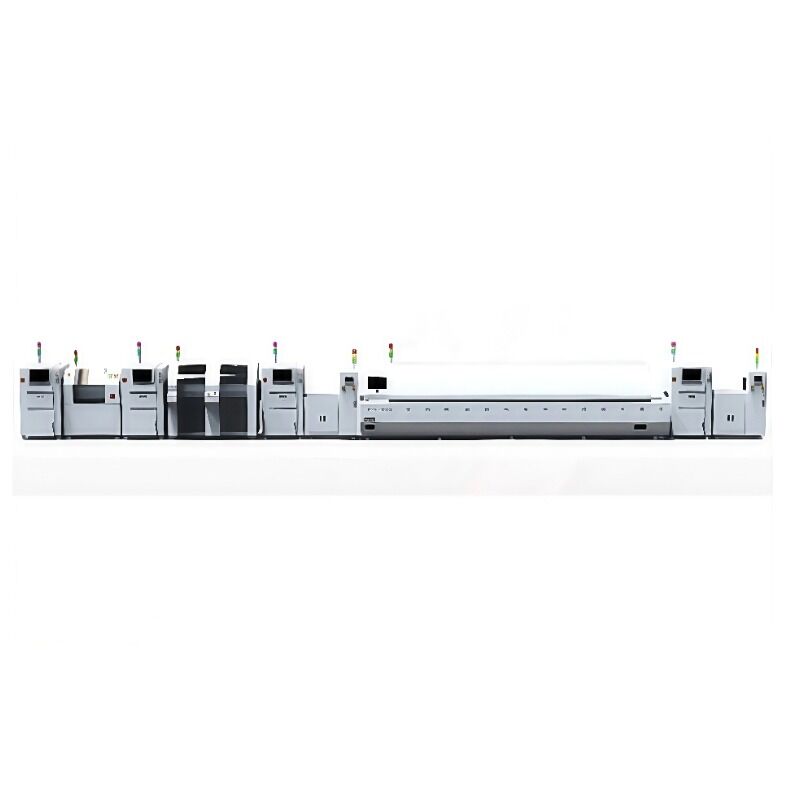

Szybka półautomatyczna linia produkcyjna do montażu płytek drukowanych SMT

Ta szybka, półautomatyczna linia produkcyjna SMT została zaprojektowana z myślą o wydajnym montażu płytek drukowanych, z prędkością montażu sięgającą około 156 000 CPH. Idealna do zastosowań w produkcji telefonów komórkowych i telewizorów LED.

Półautomatyczna drukarka szablonów SMT

Specyfikacja	Model Y3	Model Y6	Model Y12
Dokładność	+/- 0,05 mm	+/- 0,05 mm	+/- 0,05 mm
Rozmiar PCB	300 x 350 mm	600 x 350 mm	1200 x 350 mm
Rozmiar platformy	300 x 350 mm	700 x 400 mm	1350 x 400 mm
Rozmiar szablonu (mm)	370470, 550650	370470, 550650	370470, 550650, 1500*650
Grubość PCB	0,2 - 6 mm	0,2 - 6 mm	0,2 - 6 mm
Pozycjonowanie szablonu	Ręczne	Ręczne	Ręczne
Czas cyklu	< 10 sek.	< 10 sek.	< 12 sek.
Pobór mocy	200 W	200 W	200 W
Zasilanie	1-fazowe, 220VAC 50/60HZ	1-fazowe, 220VAC 50/60HZ	1-fazowe, 220VAC 50/60HZ
Ciśnienie powietrza	4,5-6 kg/cm	4,5-6 kg/cm	4,5-6 kg/cm
Prędkość rakla	0-1500 mm/sek	0-1500 mm/sek	0-1500 mm/sek
Wymiary	850x750x1650 mm	1050x750x1650 mm	1660x750x1650 mm
Waga	280 kg	300 kg	356 kg
Długość rakla	250 mm	250 mm	250 mm
Wysokość platformy	950 mm	950 mm	950 mm

Opcja: Specjalne rozmiary mogą być dostosowane do indywidualnych wymagań.

Piec rozpływowy

Specyfikacja	Model L8	Model L10
Wymiary (dł.szer.wys.) mm	5000x1250x1490	5800x1250x1490
Waga	Ok. 1600 kg	Ok. 1800 kg
Liczba stref grzewczych	Góra 8 / Dół 8	Góra 10 / Dół 10
Długość stref grzewczych	3121 mm	3891 mm
Regulacja szerokości szyny	M (opcja: A)	M (opcja: A)
Objętość wywiewu	10 m³/min x 2 wywiewy	10 m³/min x 2 wywiewy
System sterowania	PLC + Komputer	PLC + Komputer
Metoda kontroli temperatury	PID + SSR	PID + SSR

Specyfikacja	Model 622	Model 733
Wymiary (dł.szer.wys.) mm	5040x145x1450	5800x1450x1450
Waga maszyny	Ok. 2200 kg	Ok. 2400 kg
Liczba stref grzewczych	Góra 8 / Dół 8	Góra 10 / Dół 10
Długość stref grzewczych	3030 mm	3730 mm
Liczba stref chłodzenia	2	3
System sterowania	PLC + Komputer	PLC + Komputer
Agent transmisyjny	Łańcuch + Siatka	Łańcuch + Siatka
Maks. szerokość PCB	460 mm	460 mm
Moc do podgrzewania	45 kW	55 kW
Pobór mocy	8 kW	10 kW
Wysokość przenośnika	900+/-20 mm	900+/-20 mm
