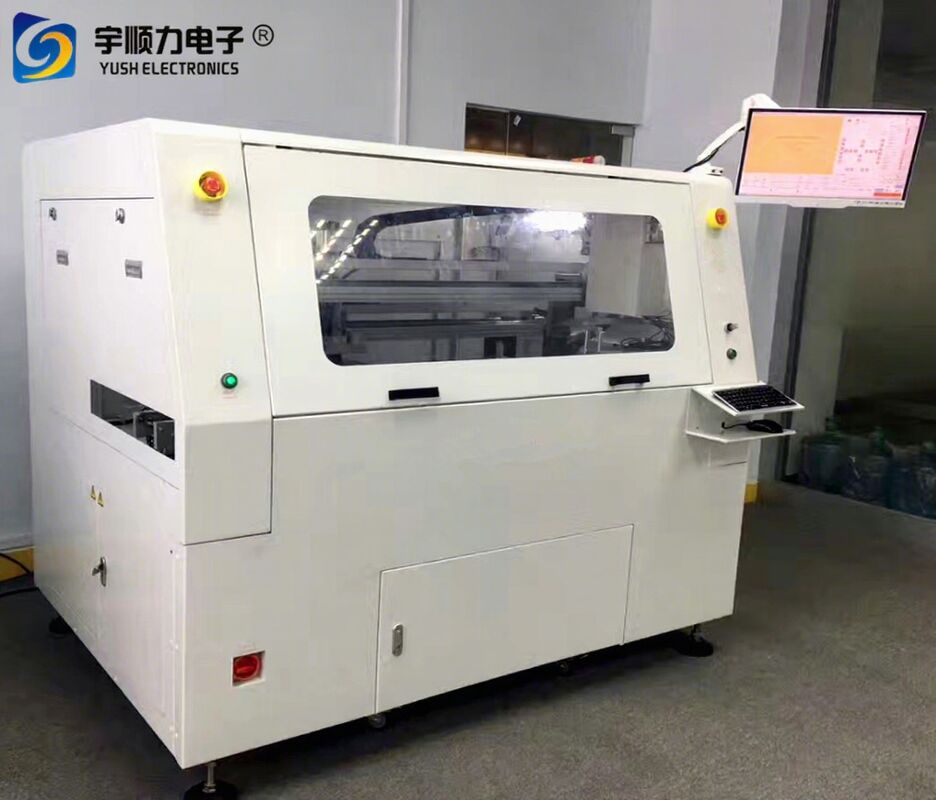

Maszyna do cięcia płytek drukowanych online z pozycjonowaniem w czasie rzeczywistym i cięciem bezpyłowym

Szczegóły Produktu

Miejsce pochodzenia: Guangdong, Chiny

Nazwa handlowa: YUSH

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Cena: $18,000 / set

Najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Maszyna do depanelizacji PCB z pozycjonowaniem w czasie rzeczywistym, Maszyna do cięcia PCB bezpyłowego, Maszyna do cięcia płytek drukowanych online


Waga:	3500 kg	Moc:	10 kW
Woltaż:	220 V/110 V	Szybkość cięcia:	0-100 mm/s
Dokładność powtarzania:	± 0,01 mm	Metoda kontroli:	Przemysłowe IPC i PC
Tryb jazdy:	Serwomotor światłowodowy AC	Dokładność cięcia:	±0,05 mm
Prędkość wrzeciona:	100 000 obr./min	Napięcie przyjmujące:	220 V 1ψ 50/60 Hz
Ciśnienie powietrza:	≥4,5 kg/cm²	Zużycie energii:	3 kVA
Zbieracz kurzu:	2HP	Napięcie odpylacza:	380 V 3ψ
Rozmiar odpylacza:	Dł. 650 × szer. 400 × wys. 1350 mm

Waga:	3500 kg
Moc:	10 kW
Woltaż:	220 V/110 V
Szybkość cięcia:	0-100 mm/s
Dokładność powtarzania:	± 0,01 mm
Metoda kontroli:	Przemysłowe IPC i PC
Tryb jazdy:	Serwomotor światłowodowy AC
Dokładność cięcia:	±0,05 mm
Prędkość wrzeciona:	100 000 obr./min
Napięcie przyjmujące:	220 V 1ψ 50/60 Hz
Ciśnienie powietrza:	≥4,5 kg/cm²
Zużycie energii:	3 kVA
Zbieracz kurzu:	2HP
Napięcie odpylacza:	380 V 3ψ
Rozmiar odpylacza:	Dł. 650 × szer. 400 × wys. 1350 mm

Maszyna do cięcia płytek drukowanych online z pozycjonowaniem w czasie rzeczywistym i cięciem bezpyłowym

Maszyna do cięcia płytek drukowanych w linii z pozycjonowaniem w czasie rzeczywistym i cięciem bezpyłowym

Zaawansowane rozwiązanie do depanelizacji PCB z automatycznym ładowaniem, cięciem i rozładowywaniem, precyzyjnym wyrównaniem wizyjnym i systemem zbierania pyłu.

Specyfikacje techniczne

Prędkość cięcia w osi X, Y	0 - 100 mm/s
Dokładność powtarzania maszyny	± 0,01 mm
Metody sterowania	Przemysłowy IPC i PC
Tryb napędu	Silnik serwo z światłowodem AC
Dokładność cięcia	± 0,05 mm
Prędkość wrzeciona	Maks. 100 000 obr./min
Napięcie hosta	220V 1 fazy 50/60HZ
Zasilanie sprężonym powietrzem	Powyżej 4,5 kg/cm²
Pobór mocy	3KVA
Odpylanie	Górne odpylanie 2KM
Napięcie odciągu pyłu	380V 3 fazy
Wymiary odciągu pyłu	Dł. 650 × Szer. 400 × Wys. 1350 mm

Dostępne modele

Stół roboczy	Model	Specyfikacje	Rozmiar roboczy	Wymiary maszyny (szer. × gł. × wys.)
Podwójne stoły	YASTM-4C-IN-AS	Typ standardowy	300 × 300 mm	1680 × 1298 × 1700 mm
Podwójne stoły	YASTM-4C-IN-AW	Poszerzony	500 × 450 mm	1902 × 1373 × 1700 mm

Kluczowe cechy

Automatyczny separator PCB w linii do automatycznego ładowania, cięcia i rozładowywania
Automatyczna regulacja szerokości i odbiór płyt PCB z identyfikacją gotowych/odpadów
Szybka kamera CCD z automatycznym systemem wyrównania wizyjnego do precyzyjnego cięcia
Szybkie cięcie wrzecionem z minimalnym naprężeniem dla każdej formy PCB
Podwójny ruch stołu do jednoczesnego cięcia PCB i operacji umieszczania

Zalety operacyjne

Podwójne urządzenie do umieszczania suwaków skraca czas oczekiwania na cięcie i zwiększa wydajność produkcji
Eliminuje problemy ze sztucznymi klapami powodującymi pękanie cyny i uszkodzenie części
Unika naprężeń mechanicznych spowodowanych operacjami tępego cięcia lub zginania
Nadaje się do cięcia łuków i linii płyt gotowych
Idealny do końcowego cięcia małych elementów, w tym płyt bazowych telefonów komórkowych, PDA i kart interfejsu PC

Konfiguracja systemu

Zapewnia precyzyjne dostrajanie poprzez diagramowy interfejs maszyny z kompleksowymi ustawieniami parametrów cięcia.

Informacje o producencie

YUSH Electronic Technology Co., Ltd została założona w 2004 roku i znajduje się w Jiangsu, światowym mieście produkcyjnym Chin. Firma specjalizuje się w profesjonalnych separatorach PCB i maszynach do depanelizacji sprzętu elektronicznego.

Dzięki zaawansowanemu sprzętowi produkcyjnemu i doświadczonemu zespołowi rozwojowemu (połowa z ponad 10-letnim doświadczeniem w branży sprzętu elektronicznego), YUSH stał się jedną z największych baz produkcyjnych separatorów PCB w Chinach.

Od 2004 roku firma koncentruje się na jakości produktu, bezpieczeństwie i innowacjach, rozwijając różne typy separatorów PCB, w tym rozwiązania ręczne, napędzane silnikiem, napędzane pneumatycznie, wykrawanie form i frezowanie.
