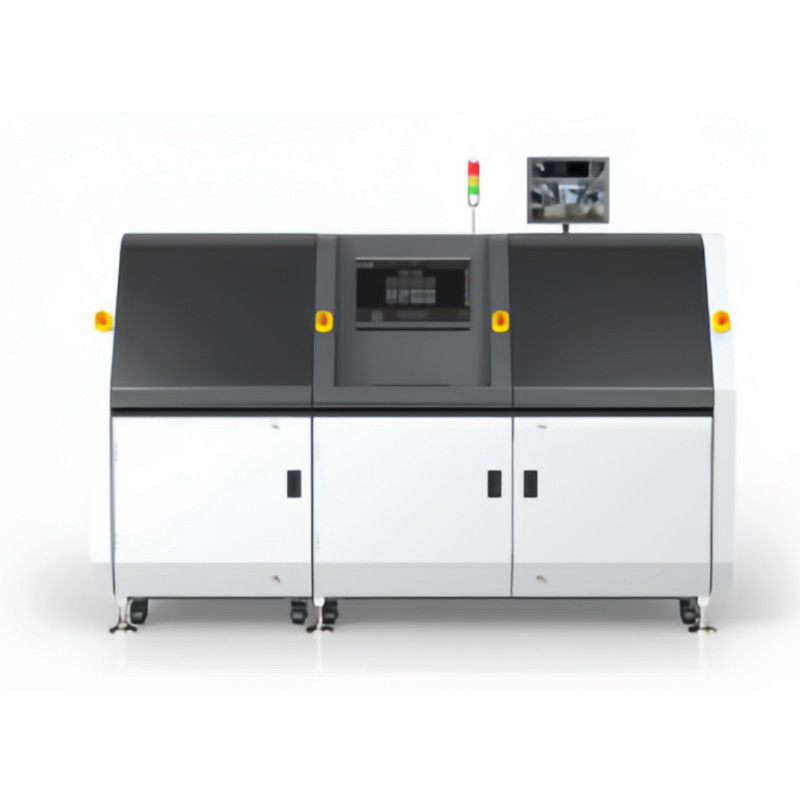

Name: Elektryczna selektywna maszyna do lutowania falą serii SMART
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-610
Price: 57,250.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Jiangsu

Nazwa handlowa: Yushunli

Orzecznictwo: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Numer modelu: YSL-610

Warunki płatności i wysyłki

Minimalne zamówienie: 1 SET

Cena: USD 6500~108000

Szczegóły pakowania: Obudowa ze sklejki

Czas dostawy: 3 dni do 7 dni

Zasady płatności: T/T, Paypal, West Union, L/C, D/P.

Możliwość Supply: 300 zestawów/miesiąc

Najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                Elektryczna maszyna do lutowania fal selektywnych, Maszyna do lutowania falą serii SMART, Maszyna do lutowania fal selektywnych serii SMART


Selektywne maszyny lutownicze typu SMART:	3350X1950X1650mm	Wysokość przenośnika:	900±20
Prędkość przenoszenia:	0.2-10m/min	Waga PCB:	5-8 KG
Dokładność lutowania:	±0,15 mm	Zasilanie:	Prąd zmienny 380 V 35 W 50/60 Hz

Selektywne maszyny lutownicze typu SMART:	3350X1950X1650mm
Wysokość przenośnika:	900±20
Prędkość przenoszenia:	0.2-10m/min
Waga PCB:	5-8 KG
Dokładność lutowania:	±0,15 mm
Zasilanie:	Prąd zmienny 380 V 35 W 50/60 Hz

Elektryczna selektywna maszyna do lutowania falą serii SMART

Selektywne maszyny lutownicze typu SMART

Charakterystyka:

Maksymalna szerokość PCB może osiągnąć 610m

Moduł rozpylania + podgrzewania + spawania, kompletna zintegrowana konstrukcja

Projektowanie podwójnych pieców cynowych i wsparcie niezależnego podnoszenia

Programowanie w trybie offline /Import plików Gerber

Projektowanie podwójnych pieców cynowych i wsparcie niezależnego podnoszenia

Spawanie podwójnych elementów paneli jest w pełni zautomatyzowane

Prędkość ruchu dyszy grzbietowej jest regulowana

Proces spawania jest widoczny dla CCD

System operacyjny

型号 Model	YSL-450	YSL-610
Wymiar ((LXWXH)	2600x1800x1650mm (po 1-2 pojemnikach)	3350X1950X1650mm
Szerokość PCB	60-450 mm	60-610 mm
Długość PCB	120-500 mm	120-700 mm
Przestrzeń górna PCB	Maksymalnie 120 mm
Przestrzeń podłoża PCB	Maksymalnie: 50 mm
Rozmiar krawędzi PCB	4 mm
Wysokość przenośnika	900±20
Szybkość przenoszenia	0.2-10m/min
Waga PCB	5-8 kg
Pojemność przepływu	2 l
Wielkość rurki dysz fluksowej	130 μm
Szerokość strumienia	2-8 mm
Podgrzewacz podczerwieni przenośny	Maksymalnie 14 kW	Maksymalnie 18 kW
Zakres temperatury	Temperatura pomieszczenia - 250°C
Podgrzewacz powietrza	Maksymalnie: 6 kW	Maksymalnie: 8 kW
Min. średnica dyszy lutowniczej	F2.5/4
Wysokość fali	3-5 mm
Pojemność pojemnika lutowniczego	8KG ((pompa mechaniczna)/13KG ((pompa elektromagnetyczna)
Temperatura lutowania	Maksymalnie: 350°C
Czas ogrzewania	40min ((pompa mechaniczna 300°C) / 75min ((pompa elektromagnetyczna 300°C)
Pojemność ogrzewania garnka	1 kW Pompa mechaniczna/ 2 kW Pompa elektromagnetyczna
Prędkość lokalizacji	X/Y:2-200 mm/s
Wymagania w zakresie kontroli	± 2°C

Dokładność lutowania	± 0,15 mm
System operacyjny PC	System Windows 10
Rocess Wizualizacja	CCD wizualny
Zaopatrzenie w powietrze	Azot/powietrze N2/O2
Wymagana presja	00,4-0,8Mpa
Zużycie N2	Każdy z nich zużywa około 1,5-2 m3/h
N2 Koncentracja	≥ 99,999%
Zasilanie	AC 380V 3中5W 50/60Hz
Konsumpcja	35 kW
Średnica przewodu powietrznego	F200 mm
Pojemność powietrza wydechowego	360~900 m2/h
