Podkreślić:
Maszyna do lutowania falą
, Maszyna do lutowania falowego Smt Production
Wymiar: |
3600*1400*1750mm |
Waga: |
Około: 1100 kg |
systemy kontrolne: |
Komputer PC z systemem Windows 7+PLC |
Uruchomienie zasilania: |
6-8KW |
Położenie: |
Od lewej do prawej, mocowanie z przodu (od R do L) |
Prędkość przenośnika: |
300-2000mm |
Metoda sterowania prędkością przenośnika: |
Silnik (Panasonic) |
Kąt przenośnika: |
4-7° |
Wysokość elementu PCB%22Góra 120mm dół: |
15 mm |
Zasilanie: |
3-faz., AC380V/220V, 50 Hz |
Pojemność tygla lutowniczego: |
280kg |

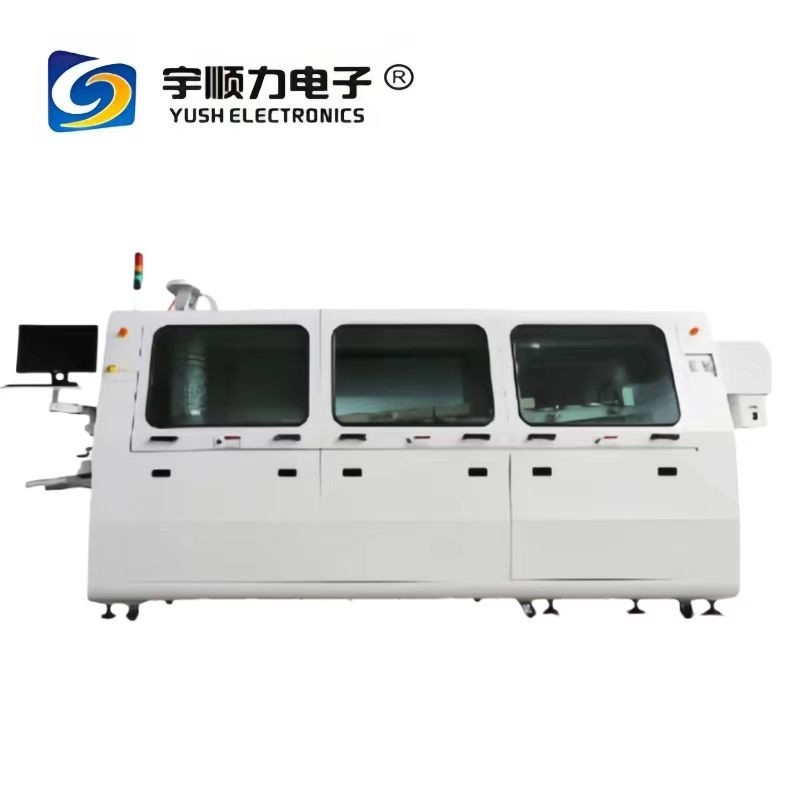

Maszyna do lutowania falą T300 dla linii produkcyjnej SMT
Wprowadzenie:
1Oszczędność energii, zastosowanie bez ołowiu, spełnienie wymogów ochrony środowiska i przyjazne dla użytkownika
2Automatyczny system zasilania, sterowanie inwerterem, automatyczna funkcja wprowadzania obciążenia.
3Spryskiwacz strumieniowy wykorzystujący poprzeczną japońską dyszę rozpylającą i napędzany przez silnik krokany, zakres rozpylania jest selektywny, sterowany przez PLC,
dokładny i niezawodny.
4Konstrukcja szuflady pojemnika odzysku płynu, łatwa do czyszczenia.
5. przenośnik wyposażony w 3 szerokość regulowane śruby, przenośnik przenośnik jest bardziej stabilny, bez ryzyka upadku PCB.
6. palce lutowe z tytanu, wzmocnione podwójne rowu w kształcie litery V, odporne na cynę
7. PID zamknięte pętle sterowane gorące przedgrzewacze powietrza, system przedgrzewczy wykorzystuje trzy niezależne sterowanie temperaturą w celu zapewnienia
doskonała konserwacja ciepła, jednolitość temperatury, dokładność temperatury w zakresie ±2oC.
8Modułowa konstrukcja przejścia przedgrzewczego, ochrona środowiska i bezpieczeństwo, wygodne do czyszczenia.
9Silnik lutowniczy przyjmuje importowany silnik konwersji wysokiej częstotliwości z niezależną kontrolą, stabilną wydajnością.
8. materiał wtryskiwacza lutownicy to żelazo odlewane, nigdy nie korozuje, lutownicy z oksydacyjnym płaszczem, niski odpad lutownicy
11. Funkcja uruchamiania zegarka do lutownicy, lutownia stopiona w ciągu 90 minut.
12- Wyposażony w czyściciel palców.
13. Z funkcją pamięci czarnej skrzynki, maszyna może zawsze przechowywać dane SPC, poprawić wydajność pracy.
14Inteligentny system monitorowania i alarmu zapewnia stabilną wydajność i bezpieczeństwo operatorów.
|
Specyfikacja ogólna
|
Rozmiar: 3600*1400*1750 mm |
| Waga: Około:1100kg |
| Pojemność uruchomienia: 19 kW |
| Normalna moc bieżącą :6-8 KW |
| Zasilanie 3ph, AC380V/220V 50HZ |
| Systemy sterowania:PC z oknem 7+PLC |
| Licznik PCB |
|
Systemy przenośników
|
W kierunku: z lewej na prawą stronę"Front Fix" do L) |
| Tytanium Stop w kształcie litery V |
| Puffer ładowania PCB o średnicy 300 mm przy wejściu |
| Metoda regulacji prędkości przenośnika:Silnik (Panasonic) |
| Prędkość przenośnika: 300-2000 mm |
| Kąt przenośnika:4-7° |
| Wysokość składnika PCB120 mm dołu: 15 mm |
| |
Włókna z włókna sztucznego Spray |
| Dźwiedzi 7-UP ST-8 |
| Pojemność Przepływ jest 60,5/l |
| Automatyczne podawanie strumieniowe (opcja) |
|
|
| Wydzielanie płynu Systemy |
Ciśnienie powietrza: 3-5 barów |
| Modułowa strukturałatwa konserwacja |
|
System ogrzewania
|
Strefy ogrzewania Najniższe trzy strefy. |
| Długość stref grzewczych:1450 mm |
| Metoda ogrzewania: Siły gorące powietrze |
| Modulacja stref grzewczych łatwado utrzymanie |
|
Gotowie do lutowania
|
Pojemność garnka lutowego - 80 kg. |
| Druga fala. :Wola turbulencji i Lambda 2dFale |
| Materiały : Stopy tytanu emalia) |
| Oczyszczanie układów palców. |
|
|
Części zamienne :
| - Nie, nie. |
Nazwa części zamiennych |
Marka |
Pochodzenie |
| 1 |
Wyświetlacz |
Acer |
Chiny |
| 2 |
Komputer |
Komputer przemysłowy |
Chiny |
| 3 |
PLC |
Siemens |
Niemcy |
| 4 |
Moduł regulacji temperatury |
Siemens |
Niemcy |
| 5 |
Silnik przenośny o mocy 90 W |
Panasonic |
Japonia |
| 6 |
Włókna lutownicze silnik |
ZIK |
Chiny |
| 7 |
Węzły podgrzewające |
Taizhan |
Chiny |
| 8 |
Ogrzewanie na lutownicy rurka |
Taizhan |
Chiny |
| 9 |
Główny Przełącz |
Mitsubishi |
Japonia |
| 10 |
Kontaktor i walutę ograniczacz |
OMRON |
Japonia |
| 11 |
Przekaźnik pośredni |
OMRON |
Japonia |
| 12 |
Podtrzymacz bezpiecznika i bezpiecznik rurka |
OMRON |
Japonia |
| 13 |
Kontroler programowania |
CARLO GAVAZZI |
Szwajcaria |
| 14 |
Konwerter częstotliwości |
Delta |
Tajwan |
| 15 |
Przycisk zasilania i indicaTor Światło |
Izumi. |
Japonia |
| 16 |
Detektor temperatury |
Nihon Dennetu |
Japonia |
| 17 |
SSR |
CARLO GAVAZZI |
Szwajcaria |
| 18 |
Sterownik fotoelektryczny |
BARDZO chory |
Japonia |
| 19 |
Węgiel |
SMC |
Japonia |
| 20 |
Przepływ rozpylacz |
7-UP |
Tajwan |
| 21 |
Zestaw tytanu opatentowany pazury |
JAGUAR |
Chiny |
| 22 |
Przełącznik powietrzny/główny |
CHNT |
Chiny |
| 23 |
Kontaktor prądu przemiennego |
CHNT |
Chiny |
| 24 |
Przycisk Przełącz |
Schneider |
Francja |
