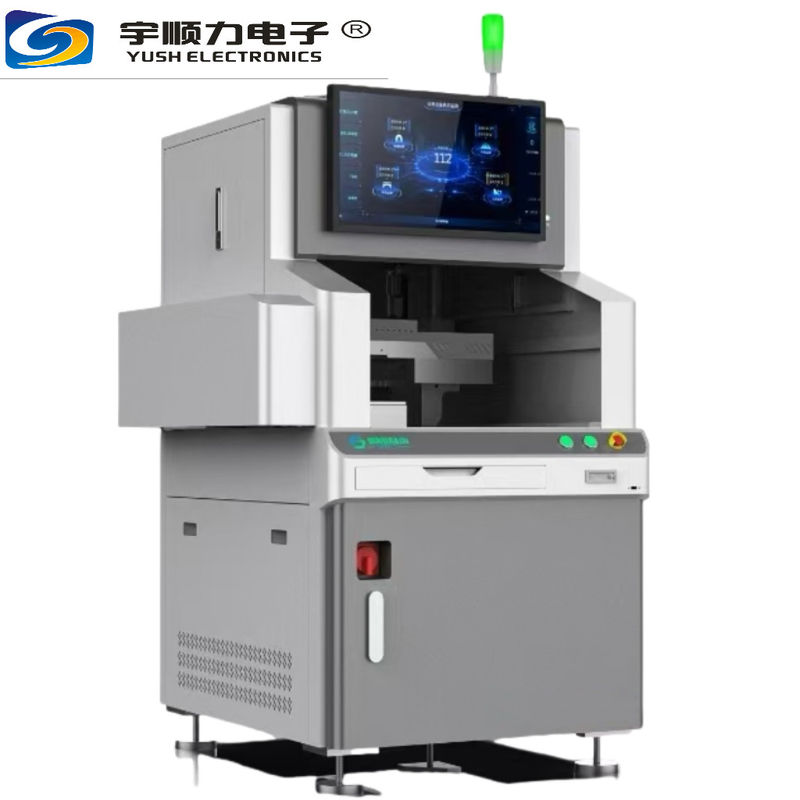

Name: Wysoka dokładność / Wysoka jakość Zintegrowane lutowanie fal selektywnych YS-320Y / YS-320YT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-320Y/ YS-320YT
Price: 18000 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Jiangsu

Nazwa handlowa: YUSH

Orzecznictwo: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Numer modelu: YS-320Y/ YS-320YT

Warunki płatności i wysyłki

Minimalne zamówienie: 1SET

Cena: USD18000

Szczegóły pakowania: Drzewna obudowa

Czas dostawy: 3-5 dni

Zasady płatności: L/C, D/P, T/T, Western Union, Paypal

Możliwość Supply: 100 zestawów

Najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:

Odpowiedni rozmiar płytki PCB:	L*W: 50 × 50 ～ 320 × 250 mm	Obowiązujący rozmiar płytki PCB obowiązują grubość płyty PCB:	Grubość podłoża ： 0,8 ～ 3 mm / długość pin ： 3 mm
Wysokość komponentu:	Mniej niż 100 mm powyżej substratu / mniej niż 50 mm poniżej substratu	Kształt i warunki podłoża:	1. Krawędź rozmieszczenia podłoża: ponad 3 mm od krawędzi procesu podłoża. \ n2. Waga obejmująca kom
Piekarnik cynowy:	Materiał pieca cynowego/moc: Materiał z stopem tytanu / 12 kg Pojemność łazienki cynowej: Moc: 4*500	Moc podgrzewania:	Podgrzewanie podczerwieni 1kW
Całkowita moc:	AC 220V 3,5 kW	Wymagania N2:	Czystość azotu ： 99,999% ciśnienie/zużycie ： 0,5 MPA/20ℓ/min ～ 30ℓ/min/1,2 metry sześcienne
Dźwignia strumieniowa:	0.5mm precyzyjna dysza płynu importowana z Japonii	Pojemność strumienia:	2 litry
Źródło gazu:	0,5-0,7 MPa

Odpowiedni rozmiar płytki PCB:	L*W: 50 × 50 ～ 320 × 250 mm
Obowiązujący rozmiar płytki PCB obowiązują grubość płyty PCB:	Grubość podłoża ： 0,8 ～ 3 mm / długość pin ： 3 mm
Wysokość komponentu:	Mniej niż 100 mm powyżej substratu / mniej niż 50 mm poniżej substratu
Kształt i warunki podłoża:	1. Krawędź rozmieszczenia podłoża: ponad 3 mm od krawędzi procesu podłoża. \ n2. Waga obejmująca kom
Piekarnik cynowy:	Materiał pieca cynowego/moc: Materiał z stopem tytanu / 12 kg Pojemność łazienki cynowej: Moc: 4*500
Moc podgrzewania:	Podgrzewanie podczerwieni 1kW
Całkowita moc:	AC 220V 3,5 kW
Wymagania N2:	Czystość azotu ： 99,999% ciśnienie/zużycie ： 0,5 MPA/20ℓ/min ～ 30ℓ/min/1,2 metry sześcienne
Dźwignia strumieniowa:	0.5mm precyzyjna dysza płynu importowana z Japonii
Pojemność strumienia:	2 litry
Źródło gazu:	0,5-0,7 MPa

Wysoka dokładność / Wysoka jakość Zintegrowane lutowanie fal selektywnych YS-320Y / YS-320YT

Wysoka dokładność / Wysoka jakość Zintegrowane lutowanie fal selektywnych YS-320Y / YS-320YT

Rozwiązanie trudności związanych ze spawaniem DIP

Rozwiązanie elastycznej produkcji wielu odmian i małych partii (elastyczna i wygodna)
Szybkie spawanie w trybie online, bez potrzeby zainstalowania urządzeń (bezpośrednie spawanie może być wykonywane z bezpiecznej odległości)
Niezwykle niskie koszty zakupu sprzętu (niskie początkowe koszty inwestycji)
Niezwykle niskie koszty eksploatacji i utrzymania (oszczędzenie złomu cynowego, strumienia, energii elektrycznej i materiałów eksploatacyjnych)
Wskaźnik penetracji cyny wynosi 100%, a wydajność spawania przekracza 98%
Bardzo niska powierzchnia podłogowa (około 1 metra kwadratowego)

Tryb pracy selektywnego lutowania falowego

Podczas spawania selektywnego w trybie offline,dźwignia spawania jest ustawiona.Platka PCB jest ustawiona

Przenieść się w osi X, Y i Z, aby osiągnąć lutowanie łączy lutowych PCB.

Wysoka dokładność / Wysoka jakość Zintegrowane lutowanie fal selektywnych YS-320Y / YS-320YT 0

Zintegrowane lutowanie fal selektywnych

Pozycje specyfikacji	YS-320Y/YS-320YT
Stosowany rozmiar płyty PCB	L*W: 50 × 50 ≈ 320 × 250 mm
Zastosowana grubość płyty PCB	Gęstość podłoża:00,8 ‰ 3 mm / długość szpilki:w ciągu 3 mm
Wysokość części	Mniej niż 100 mm nad podłożem / Mniej niż 50 mm poniżej podłoża
Kształt i warunki podłoża	1. Krawędź umieszczenia podłoża: więcej niż 3 mm od krawędzi procesu podłoża. n2. Waga włącznie z komponentami wynosi 5 kg.
Piekarnik cynowy	Materiał do pieca cynowego/pojemność: materiał z stopów tytanu / 12 kg Pojemność łaźni cynowej: Moc: 4*500W, 2KW
Moc przedgrzewcza	Podgrzewanie podczerwone 1 kW
Całkowita moc	AC 220V 3,5 kW
Wymogi dotyczące N2	Czystość azotu:99999% Ciśnienie/zużycie:0.5MPa / 20 l/min 30 l/min 1.2 m3
Dźwignia strumieniowa	0.5mm precyzyjna dysza płynu importowana z Japonii
Pojemność strumienia	2 l
Źródło gazu	00,5-0,7Mpa
Wewnętrzna średnica dyszy	φ 3mm~φ 20mm Dostosowany rozmiar
Wysokość szczytu	Automatyczne ustawienie/miarzenie wysokości
Kontrola systemu	PC+PLC ((okien+Huichuan)
Oprogramowanie do programowania	Wsparcie programowania do produkcji obrazów online lub offline
Nadzór wideo	Monitorowanie wideo w czasie rzeczywistym umożliwia obserwację efektu spawania
Zasilanie/moc	Jednopasowe 220V±10 Moc wyjściowa:3.5 kW
Waga	120 kg (zawierające lutowanie12 kg)
YS-320YRównania zewnętrzne	LWH 910×980×1350 mm (z wyświetlaczem)
YS-320YTWyjściowe wymiary	LWH 910×980×1500 mm (włącznie z górną osłoną)

Wysoka dokładność / Wysoka jakość Zintegrowane lutowanie fal selektywnych YS-320Y / YS-320YT 1

Porównanie konwencjonalnych urządzeń produkcyjnych

	Projekt	Włókna i ich części	Robot lutowniczy	Maszyna do spawania selektywnego
	Projekt
1	Zakres zastosowań produkcyjnych	Produkcja masowa/proces konwencjonalny	Spawanie w małych partiach/proces prosty	Małe partie/wielokrotne modele Wymagania dotyczące jakości spawania są wysokie
2	Płyty obwodowe wielowarstwowe Przepuszczalność cyny przez otwór	50%	80%	990,99%
3	Pojemność łazienki cynowej	400-500 kg	Włókna lutowe	12 kg
4	Ilość szłupki lutowniczej wytworzonej w ciągu 8 godzin	5 ‰ 8 kg	00,5 kg	0.2 kg
