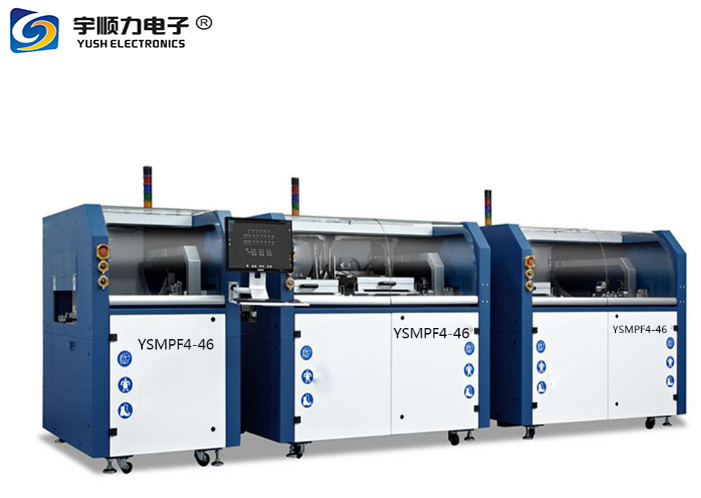

Name: 500X460mm PCB selektywny piec lutowniczy bezołowiowy
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSF4 / 46
Price: 5,500.00 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: CHINY DONGGUAN

Nazwa handlowa: YUSHUNLI

Orzecznictwo: CE ISO

Numer modelu: YSF4 / 46

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Cena: USD1000~10000

Szczegóły pakowania: Skrzynia ze sklejki

Czas dostawy: 10-15 dni roboczych

Zasady płatności: L / C, D / A, D / P, T / T, Western Union, MoneyGram

Możliwość Supply: 80 zestawów / miesiąc

Najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                Bezołowiowy piec lutowniczy rozpływowy, piec lutowniczy do lutowania 500x460mm, piec rozpływowy do PCB 500x460mm


Wymiar (dł.×szer.×wys.):	950x1776x1565 (mm)	Regulacja szerokości transportowej:	50-460 (mm)
Rozmiar PCB:	500 x 460 (mm)	wysokość przenośnika:	900±20 (mm)
Zużycie azotu:	1,5-2m³/h/potx1	Moduł strumienia x odległość osi (maks.):	510mm
Odległość osi y modułu strumienia (maks.):	450mm	Max. Maks. nozzle speed prędkość dyszy:	7m/min
Dysza:	130 μm, alternatywna średnica

Wymiar (dł.×szer.×wys.):	950x1776x1565 (mm)
Regulacja szerokości transportowej:	50-460 (mm)
Rozmiar PCB:	500 x 460 (mm)
wysokość przenośnika:	900±20 (mm)
Zużycie azotu:	1,5-2m³/h/potx1
Moduł strumienia x odległość osi (maks.):	510mm
Odległość osi y modułu strumienia (maks.):	450mm
Max. Maks. nozzle speed prędkość dyszy:	7m/min
Dysza:	130 μm, alternatywna średnica

500X460mm PCB selektywny piec lutowniczy bezołowiowy

500 X 460 (Mm) Rozmiar PCB Wysokiej jakości selektywny moduł natryskowy z topnikiem do lutowania / piec rozpływowy

Specyfikacja:

MODEL

YSF4/46

YSS4/46

Parametry sprzętu	Wymiar (dł.×szer.×wys.)	950x1776x1565 (mm)	1700 x 1776 x 1565 (mm)
Parametry transportowe	Regulacja szerokości transportowej	50-460 (mm)	50-460 (mm)
	Rozmiar PCB	500 x 460 (mm)	500 x 460 (mm)
	Wysokość przenośnika	900±20 (mm)
System lutowania	garnek lutowniczy	cyna lutownicza z pompą elektromagnetyczną
	Ilość żużlu cynowego	0,5 kg/garnek/tydzień x1
	Zużycie azotu	1,5-2m³/h/potx1
	numery puli lutowniczej	pojedyncza doniczka/podwójna doniczka/podwójna doniczka indywidualna kontrola

MODUŁ NATRYSKOWY TOPNIKA

Wstęp:
Importowana z Niemiec głowica natryskowa zapewnia absolutnie precyzyjne i dobrze zdefiniowane nanoszenie topnika nawet na najmniejszych powierzchniach.Topnik jest przeznaczony do nakładania tylko na złącze lutowane, dzięki czemu powierzchnia zwilżalna może być tak mała, jak 3 mm, co powoduje zminimalizowanie zanieczyszczenia jonowego i zmniejszenie zużycia topnika.

Cechy:
Oszczędność 90% strumienia w porównaniu do trybu tradycyjnego.Powierzchnia zwilżania może wynosić nawet 3 mm, minimalizując efekt zanieczyszczenia jonowego, a deski nie trzeba czyścić.Dwuosiowe sterowanie serwomotorem, wysoka dokładność pozycjonowania.Minimalne zanieczyszczenie jonowe.

Dane techniczne:
Moduł strumienia x odległość osi (maks.)	510mm
Odległość modułu strumienia y w osi y (maks.)	450mm
Maks.prędkość dyszy	7m/min
Zawartość topnika	2 litry
Typ topnika	RO, RE i OR oraz z obowiązującą normą L0, L1, M0, zgodnie z IEC 61190-1-1
Poziom efektywny strumienia	L0, L1, M0
Dysza	130 μm, alternatywna średnica
Ciśnienie natrysku	0,5~1,0 bara
Szerokość natrysku	2~8 mm (z dyszą natryskową 130 μm)
Prędkość natrysku	20 mm/s
Prędkość pozycjonowania	400 mm/s
Dokładność pozycjonowania	±0,2 mm
System topnika	2-osiowy z serwonapędem

500X460mm PCB selektywny piec lutowniczy bezołowiowy 1

MODUŁ PODGRZEWANIA

Wstęp:
Obecne procesy lutowania selektywnego, w szczególności te do lutowania bezołowiowego, płyt wielowarstwowych lub komponentów o dużej masie, wymagają zwiększonej wydajności podgrzewania wstępnego.Krótkofalowy promiennik podczerwieni na dole i konwekcyjne podgrzewanie gorącego powietrza na górze zapewniają równomierne podgrzewanie.

Cechy:
1, układ segmentowy i modułowy, bardziej elastyczne podgrzewanie.
2, niższe podgrzewanie krótkofalowe IR na dole, zwiększające wydajność.
3, podgrzewanie konwekcyjne gorącego powietrza na górze, podgrzewanie bardziej równomiernie (opcjonalnie).

Górna moc grzałki	4KW
Górne napięcie grzałki	220V
Moc grzałki dolnej	4,8 kW
Napięcie dolnej grzałki	220V
Ciśnienie CDA	0,5-0,7 MPa

500X460mm PCB selektywny piec lutowniczy bezołowiowy 2

MODUŁ LUTOWNICZY

Zalety korzystania z pompy indukcyjnej:
Serwonapędy 1,3-osiowe, wysoka precyzja sterowania.
2, Min. średnica dyszy wynosi 3 mm, lutowanie punktowe lub torowe dostępne zgodnie z różnymi komponentami z otworami przelotowymi.
3, Maksymalna wysokość fali lutowniczej wynosi 5 mm i można ją kontrolować, znacznie wzrosła szybkość wznoszenia lutowania.
4, Opcjonalny podwójny garnek, najwyższa elastyczność.
5, ochrona azotowa, tylko niewielkie ilości żużlu.
6, temperatura garnka jest stale monitorowana.
7, Dostępne monitorowanie wysokości fali.
8, dostępne monitorowanie poziomu lutowania.
9, brak ruchu mechanicznego i brak noszenia.

Dane techniczne:
Pozycja dyszy lutowniczej	Środkowy
Zawartość lutowania	13 kg
Maks.temperatura lutowania	350 °C
Min.średnica wewnętrzna dyszy lutowniczej	3 mm, średnica zewnętrzna 4,5 mm
Maks.Wysokość fali lutowniczej	5 mm
Prędkość lutowania osi X, Y	10 mm/s
Prędkość pozycjonowania osi X,Y	200 mm/s
Prędkość pozycjonowania w osi Z	100 mm/s
Dokładność pozycjonowania	± 0,15 mm
Maksymalna odległość lutowania (oś x)	510mm
Maksymalna odległość lutowania (oś y)	460mm
Maksymalna odległość osi z	58mm
Maksymalna prędkość ruchu puli	5,8 m/min
Układ sterowania	3-osiowy z serwonapędem

500X460mm PCB selektywny piec lutowniczy bezołowiowy 3
