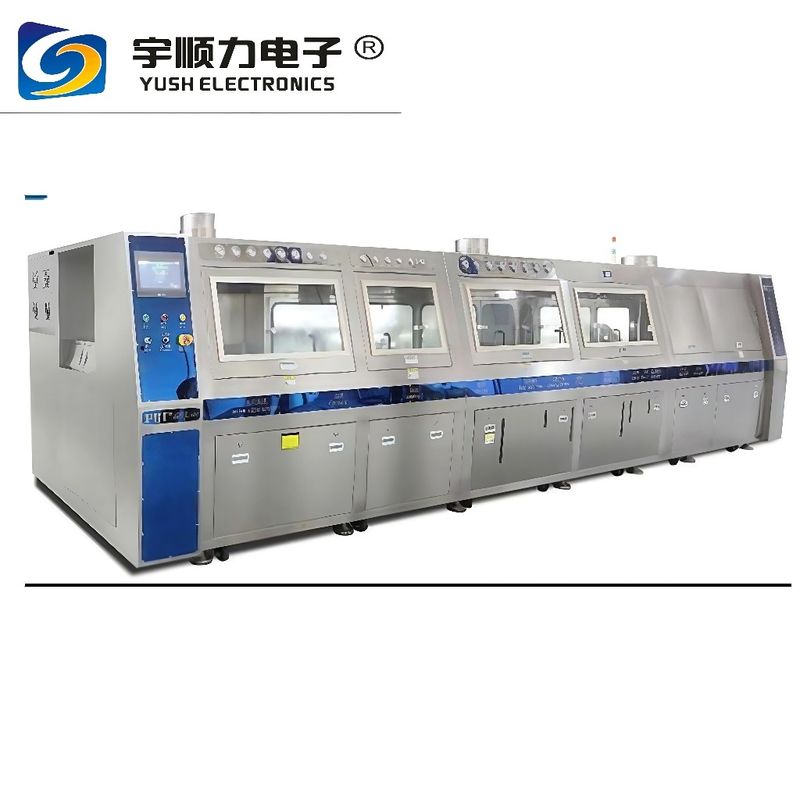

Wysoce wydajna, przyjazna dla środowiska, wodna, internetowa maszyna do czyszczenia PCBA YSL-600-500
Wysoce wydajna, przyjazna dla środowiska, wodna, internetowa maszyna do czyszczenia PCBA YSL-600-500
Wyposażenie
Cechy
1. Całkowicie automatyczny tryb czyszczenia: PCBA biegnie równolegle na pasku o szerokości 600 mm. Tymczasem podgrzewany roztwór czyszczący jest rozpylany w
wysokiego ciśnienia i w równych kierunkach przez ramiona rozpylające.
Cały proces automatycznego czyszczenia, płukania (otwierania pętli) i suszenia;
2- wizualizacja całego procesu: okna wizualizacji szkła hartowanego, dzięki czemu proces czyszczenia jest jasny na pierwszy rzut oka.
3Naukowa konstrukcja dyszy (patent): przyjmuje stopniowo rosnące rozmieszczenie po obu stronach - dokładne czyszczenie, a ramię i dysza spryskiwacza są
Odłączalny.
4. regulowane ciśnienie dyszy wizualnej: rozwiązuje problem zderzenia i rozpylania małych części pod wysokim ciśnieniem
warunki podczas czyszczenia.
5Okno widokowe i wejście są wyposażone w ochronę fotoelektryczną, aby zapobiec wypływaniu roztworu czyszczącego i upadku płyty.
wykrycie zapewnia jego bezpieczeństwo.
6Kompleksowy system czyszczenia: standardowy zbiornik rozcieńczania i zbiornik do płukania spryskiem są wyposażone w systemy ogrzewania, które zwiększają czystość
skrócić czas czyszczenia i być kompatybilne
Prowadzenie mycia wodnym lub czyszczenia chemicznego dla SMT; Dokładne i skuteczne czyszczenie zanieczyszczeń organicznych i nieorganicznych, takich jak kolka i pasta lutowa
pozostające na powierzchni PCBA THT.
7Wbudowany system filtracji do czyszczenia i odzysku ma funkcję kompensowania stężenia roztworu czyszczącego.
jest skondensowany i odzyskiwany do recyklingu, zmniejszając ilość użytego rozpuszczalnika.
8Materiał ciała: Całe ciało wykonane jest ze stali nierdzewnej, odpornej na kwas, alkaliczne i inne środki czyszczące.
9. W przypadku poważnej awarii powinien mieć przycisk awaryjnego zatrzymania i funkcję ochrony przed wyciekiem.
10- niższe koszty eksploatacji: niższe koszty inwestycji w sprzęt, zlokalizowane usługi, zespoły i obfite zapasy części zamiennych
YSL-600-500 Ustawić konfigurację parametrów:
Obszar czyszczenia: Zbiornik do przechowywania czyszczenia służy do odzyskiwania i przechowywania roztworu czyszczącego oraz do przeprowadzania trzystopniowej filtracji, ogrzewania i monitorowania, a także
jako monitorowanie poziomu płynu w roztworze czyszczącym.
Pompa wody do wstępnego oczyszczania: 1,1 kW (1 jednostka), pompa wody do oczyszczania: 5,5 kW (2 jednostki);
Pojemność zbiornika magazynowego: ≤ 270L (1 jednostka)
Urządzenie filtracyjne: wstępnie oczyszczone elementy filtracyjne 0,45UM ((5 sztuk), czyszczenie 1 i czyszczenie 2 każdy element filtracyjny 0,45UM ((5 sztuk), filtry ze stali nierdzewnej
1.5 mm (3 sztuky); Moc grzewcza: 18 kW (2 sztuky), temperatura grzewcza: temperatura pokojowa -100°C (regulowana);
Ochrona poziomu płynu: niski poziom, średni poziom, poziom zatrzymania, poziom przekroczenia granicy.
Ciśnienie rozpylania: 0,1-0,7Mpa (regulowane)
Obszar płukania: do odzyskiwania przechowywanej wody wykorzystuje się zbiornik wody płukania, a woda płukania poddawana jest filtracji przepływowej + ostatecznemu opryskowi w pętli otwartej,
ogrzewanie i monitorowanie, a także monitorowanie poziomu płynu.
Pompa wodna do przedpłukania: 1,1 kW (1 jednostka), pompa wody do płukania 1:3 kW (1 jednostka), pompa wody do płukania 2:1.1KW (1 jednostka);
Pojemność zbiornika z wodą do przedpłukania: ≤ 27L (1 jednostka) Pojemność zbiornika z wodą do płukania 1: ≤ 72L (1 jednostka); Pojemność zbiornika wody do ostatecznego rozpylania: ≤
55L (1 jednostka);
Moc ogrzewania zbiornika wody przed płukanie: 9KW (1 sztukę); Moc ogrzewania zbiornika wody do płukania 1 sztukę: 18KW (2 pozycje); Moc ogrzewania zbiornika wody do płukania 2.
9KW (1 sztuk) Temperatura ogrzewania: temperatura pomieszczenia -45°C (regulowana)
Urządzenie filtracyjne: filtracja przepływowa, filtr ze stali nierdzewnej o szerokości 0,5 mm (1 sztukę);
Ochrona poziomu płynu: niski poziom, średni poziom, poziom zatrzymania, poziom przekroczenia granicy.
Wstępne płukanie, płukanie 1, płukanie 2 Ciśnienie opryskowe: 0,1-0,6 MPa (regulowane), ostateczne opryskiwanie: Ciśnienie opryskowe: 0,1-0,3 Mpa (regulowane)
Obszar suszenia: Sekcja suszenia służy do dokładnego suszenia produktów i przeprowadzania cyrkulacji gorącego powietrza + ogrzewania i monitorowania temperatury powietrza.
wentylator gorącego powietrza: 1,5 kW (1 kawałek), rurka grzewcza z płetwami: 15 kW (6 kawałków 2500 W), temperatura ogrzewania: temperatura pokojowa -95°C (regulowana);
Urządzenie bieżącego z pasem siatkowym: Urządzenie bieżące składa się z silnika redukcyjnego, paska siatkowego ze stali nierdzewnej, konwertera częstotliwości itp.
pas siatkowy, aby działał płynnie.
Moc silnika: 90W (1 zestaw), przekształcacz częstotliwości: 200W ((1 jednostka), koder 1 jednostka;
Parametry urządzenia
|
Zawartość
|
Parametry
|
|
Wielkość obszaru czyszczenia
|
Łączna długość trzech sekcji czyszczących wynosi 1140MM
|
|
Wymiary wyglądu sprzętu:
|
5000MM*1960MM*1840MM
|
|
Przepływ procesu:
|
Do sekcji tablicy, oddzielenie pary wodnej, wstępne czyszczenie - czyste czyste 1-2 - izolacja chemiczna -
Komora drenażowa - płukanie - płukanie - płukanie 12 - ostatnie opryskiwanie - odcięcie wiatru 1 - odcięcie wiatru 2 - suszenie -
suszenie płyty 2 ust.
|
|
Obliczenie mocy
|
Prędkość paska z siatką: regulowana od 0,1 do 1,5 metra na minutę.
prędkość robocza do 0,4-0,5 metra na minutę.
W odniesieniu do płyt 450mmX100mm, odstęp między umieszczeniami płyt wynosi 5 mm, a
prędkość 0,5 metra na minutę
|
|
Wydajność: około 13 metrów kwadratowych na godzinę; Metoda obliczania: łączna szerokość/prędkość pasów siatkowych
Przykład: płytka 150*200 mm, moc wyjściowa na godzinę: około 450 PCS/h. Ta moc wyjściowa jest dla celów odniesienia
metoda obliczania: łączny metr kwadratowy/jedynego metra kwadratowego
|
|
Wysokość powierzchni przenośnej
|
950±50 mm (przystosowanie)
|
|
Wjazd i wyjazd:
|
W lewo w środku, w prawo na zewnątrz (patrzono z przedniego okna jednostki)
|
|
Objętość spalin (objętość wydobycia powietrza):
|
około36M3/Min;Średnica wyjścia wydechowego: 250 mm, trzy z przodu, środka i tyłu
|
|
Poziom:
|
około 1800KG
|
|
Wymagania dotyczące zasilania
|
AC380/3P/50H;Całkowita moc: 102Kw/160A Moc nominalna: 55Kw/85A
|
Operacja czyszczenia
