Podkreślić:
Maszyna do oczyszczania płytek krytycznych
, Wysokiej precyzji urządzenie do czyszczenia PCB
, Wysokiej wydajności urządzenie do czyszczenia płyt PCB
Wymiar zarysu: |
580 mm × 910 mm × 1650 mm |
Waga: |
Około 600 kg |
Maksymalna grubość obrabianego przedmiotu: |
4mm （Prosimy o wcześniejszy kontakt z producentem sprzętu） |
Rodzaj produktów podlegających przetworzeniu: |
QFN、DFN、BGA、LGA、FC、MEMS,LED Płytka BT wiązki świetlnej i inne materiały o tych samych właściwościach |
Źródło: |
jednofazowy AC220V±10%, maksymalna moc 4,5KVA |
Wysokiej wydajności, wysokiej precyzji urządzenie do oczyszczania płyt PCB

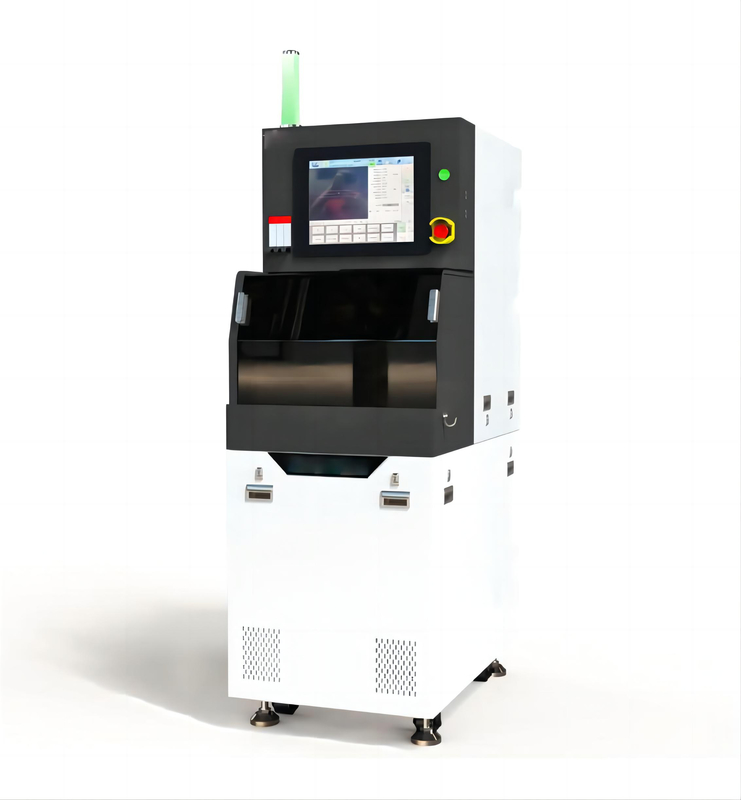

YSL 3600 Wysokiej Wydajności Wysokiej Precyzji Maszyna do Pisania
Wymagania dotyczące środowiska użytkowania urządzeń i parametry techniczne
YSL3600Precision scribing machine single axis efficient cutting mode; maksymalne przetwarzanie
wielkość obrabiarkę jest 150 * 150mm, odpowiedni do małych materiałów opakowania podłoża, materiałów miękkich
cięcie, ręczne załadunek i rozładunek, automatyczna skrzynia biegów i pozycjonowanie, automatyczne cięcie ustawienia.
1.Maszyna do pisania musi być zainstalowana bez widocznych drgań.
bez korozyjnych gazów i silnego pola magnetycznego.
°C i pozostaje stała; wilgotność względna < 60%, bez kondensacji.
2Powietrze sprężone używane przez maszynę do pisania musi być czyste, bez oleju i wody,
a sprężone powietrze musi być filtrowane przez suszarkę zimną.
3Jakość wody chłodzącej do cięcia maszyny do cięcia musi być czysta bez zanieczyszczeń.
W przypadku, gdy temperatura wody jest niższa niż 16-20°C, temperatura wody musi się wahać.
W przypadku gdy temperatura wody jest mniejsza lub równa ± 1°C; nadmierna temperatura wody może powodować cięcie
dge rozbijanie, zużycie błony, ostrze i cięcie; temperatura wody maszyny do cięcia
w temperaturze od 9 do 16°C, a wahania temperatury wody są mniejsze lub równe t
o ± 2°C; nadmierna temperatura wody może powodować topnienie cyny, odwrócenie cięcia i złamanie
(Różnica od temperatury pokojowej wynosi ± 3°C w celu uniknięcia nadmiernego
węglowodany)
4Jakość wody wody chłodzącej w spindlach używanej w maszynie do pisania powinna być c
W przypadku, gdy woda jest szczupła i wolna od zanieczyszczeń, temperatura wody powinna mieścić się w granicach 12-20°C, a woda
r wahania temperatury jest mniejsza lub równa ± 1°C. Jeśli temperatura wody przekracza
w normie może mieć wpływ na chłodzenie wrotnika, wpływać na dokładność i stabilność
węzło, co powoduje odchylenie cięcia, złą jakość cięcia i inne warunki. (W
ith temperatura pokojowa i temperatura cięcia w zakresie ± 3°C)
5Zawartość oleju gazowego jest mniejsza niż 0,5 mg/m3.
| Podstawowe parametry |
| Wymiar zarysu |
580 mm × 910 mm × 1650 mm |
| Waga |
Około 600 kg |
| Maksymalna grubość kawałka obrabialnego |
4 mm ((Proszę skontaktować się z producentem sprzętu z wyprzedzeniem) |
| Rodzaj produktów podlegających przetworzeniu |
QFN,DFN,BGA,LGA,FC,MEMS,LED Płytka BT wiązki świetlnej i inne materiały o tych samych właściwościach fizycznych |
| Źródło |
pojedynczyfaza AC220V±10%, maksymalna moc 4,5 KVA |
|
Powietrze sprężone
|
Ciśnienie sprężonego powietrza: większe niż 0,6 MPa, wahania ciśnienia mniejsze niż 0,02 MPa |
| |
Ciśnienie robocze urządzenia:0.55-0.6MPa |
| |
Maksymalne zużycie: 200 l/min |
| |
Dokładność filtrowania: 0,01 μm/99,5% czystego, wolnego od oleju sprężonego powietrza |
|
Woda chłodząca
|
Ciśnienie:0.2-0.3MPa |
| |
Szczyt zużycia:20,0 l/min |
| |
Temperatura: 17°C ±2°C (według wymaganego ustawienia mocy materiału przetwórczego, im większa moc, tym niższa temperatura) |
| Odciąć wodę |
Ciśnienie:0.2-0.3MPa |
| |
Szczyt zużycia:60,0 l/min |
| |
Temperatura:10°C-16°C(Jeśli temperatura wody ma specjalne wymagania, należy skontaktować się z producentem sprzętu z wyprzedzeniem) |
| Wydechy powietrza |
Całkowite wyładowanie sprzętu:10,5 m3/min |
| |
Prędkość powietrza wyposażenia: > 17 m/s |
| Temperatura pracy urządzenia |
23°C±2°C |
| Względna wilgotność środowiska |
40%-60%, bez kondensacji |
| Miejsce umieszczenia sprzętu |
Trzymać z dala od źródła wibracji, z dala od silnego wiatru, pyłu, mgły wodnej, urządzenia do mgły olejowej. |
