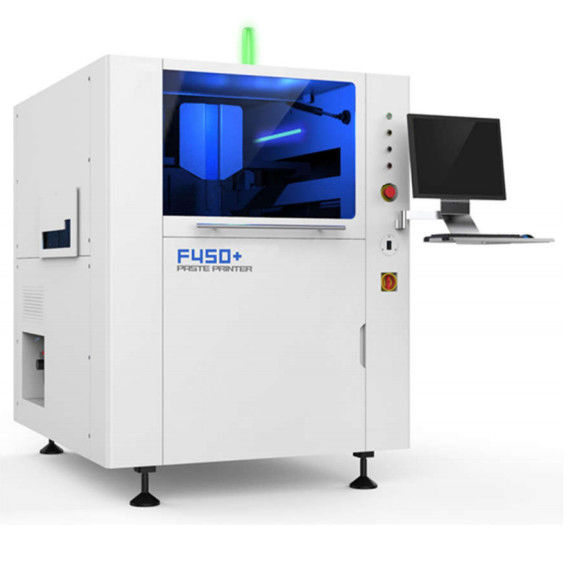

Name: Całkowicie automatyczny drukarka stencil F450 o wysokiej dokładności dla linii ochrony SMT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: F450
Price: 20000 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: jiangshu

Nazwa handlowa: YUSH

Orzecznictwo: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Numer modelu: F450

Warunki płatności i wysyłki

Minimalne zamówienie: 1 SET

Cena: USD 20000

Szczegóły pakowania: drewniane opakowanie

Czas dostawy: 30 dni

Zasady płatności: T/T

Możliwość Supply: 100 ZESTAWÓW MIESIĘCZNIE

Najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                Drukarka szablonowa do linii produkcyjnej SMT, Drukarka szablonowa wysokiej precyzji


Maksymalny rozmiar planszy:	450 mm x 350 mm	Rozmiar tablicy MIN:	50mm x 50mm
Grubość PCB:	0,4 mm ~ 6 mm	Wypaczenie:	Max. PCB Diagonal 1%
Maksymalna masa tablicy:	6 kg	Odstępy krawędzi:	Konfiguracja do 3 mm
Max dolne odstępy:	20mm	Szybkość transmisji:	1500 mm/s (maks.)

Maksymalny rozmiar planszy:	450 mm x 350 mm
Rozmiar tablicy MIN:	50mm x 50mm
Grubość PCB:	0,4 mm ~ 6 mm
Wypaczenie:	Max. PCB Diagonal 1%
Maksymalna masa tablicy:	6 kg
Odstępy krawędzi:	Konfiguracja do 3 mm
Max dolne odstępy:	20mm
Szybkość transmisji:	1500 mm/s (maks.)

Całkowicie automatyczny drukarka stencil F450 o wysokiej dokładności dla linii ochrony SMT

Całkowicie automatyczny drukarka wysokiej dokładności F450

Opis:

F450+TM Parametry
Parametry PCB
Maksymalny rozmiar deski	450 mm x 350 mm
Min rozmiar deski	50 mm x 50 mm
grubość PCB	0.4 mm~6 mm
Strona warpage	Maks. przekątna PCB 1%
Maksymalna masa deski	6 kg
Odległość między krawędziami deski	konfiguracja do 3 mm
Maksymalna odległość dolnej części	20 mm
Prędkość transmisji	1500 mm/s (maks.)
Wysokość przekładni do Ziemia	900±40 mm
Kierunek transmisji	Lewo-prawo, prawo-lewo, lewo-lewo, prawo-prawo
Sposób przekazywania	Jednostopowa szyna przesyłowa
Metoda odbioru PCB	Oprogramowanie może zmienić elastyczny ciśnienie boczne ((opcjonalne: wielopunktowe na dnie lub częściowe próżniowe lub całkowite próżniowe).
Wspieranie zarządu metody	Przystawy magnetyczne, bloki konturowe, specjalne urządzenia do montażu części roboczej
Parametry druku
Głowa drukarska	Dwa niezależne napędy napędowe w linii prostej
Rozmiar ramki szablonu	370 mm x 470 mm ((470 lewo/prawo umieszczone) ~737 mm x 737 mm
Maksymalna powierzchnia druku	450 mm x 350 mm
Rodzaj szkrabki	Wykorzystuje się w tym celu: zgodnie z technologią druku)
Tryb drukowania	Drukowanie pojedynczych lub dwustronnych szkrapów
Długość demulpingowa	00,02 mm do 12 mm
Prędkość druku	6 mm/s do 200 mm/s
Ciśnienie druku	00,5 kg do 10 kg
Ruch druku	± 250 mm (od środka)
Parametry obrazu
Pole widzenia (FOV)	60,4 mm x 4,8 mm
Tabela regulowana obszar	X,Y:±7,0 mm θ:±2,0°
Typ punktu odniesienia	Standardowy punkt odniesienia (zob. normę SMEMA) podkładka/dziura
System kamer	Indywidualna kamera, indywidualne obrazowanie w górę/dolę system, geometryczne dopasowanie pozycji
Parametry wydajności
Ustawienie obrazu wielokrotna dokładność	± 12,5 μ(± 0,0005") @6 σ,Cpk≥2.0
Powtórne drukowanie dokładność	±25μ(±0,001") @6 σ,Cpk ≥ 2.0
Czas cyklu	Mniej niż 7,5 s
Zastąpić czas wiersza	Mniej niż 5 minut.
Wyposażenie
Władza	AC220V±10%,50/60HZ,15A
Powietrze sprężone	4~6 kg/cm2, 10,0 rurki
System operacyjny	System Windows XP
Wielkość sprzętu	1140mm(L) x 1400mm(W) x 1480mm(H) ekran i wysokość światła trójkolorowego)
Masa sprzętu	Około 1000 kg

Całkowicie automatyczny drukarka stencil F450 o wysokiej dokładności dla linii ochrony SMT 0

Całkowicie automatyczny drukarka stencil F450 o wysokiej dokładności dla linii ochrony SMT 1

Całkowicie automatyczny drukarka stencil F450 o wysokiej dokładności dla linii ochrony SMT 2

Właściwości:

1.Wysoka stabilność systemu kamer CCD

Czterostronne źródło światła regulowane, z jednolitym oświetlenie i prefekt zbiór obrazu, co różne rodzaje punktów Mark może być bardzo dobra identyfikacja ((w tym szorstki punkt Mark),W celu spełnienia wymogów w zakresie tworzywa sztucznego, złota, spray, FPC i innych rodzajów różnorodnych kolorów PCB.

2Wysokiej wydajności system czyszczenia szablonami

Nowy system wycierania zapewnia pełny kontakt z szablonem, a zwiększone odciąganie próżni zapewnia skuteczne usunięcie pozostałej w siatce pasty lutowej,i osiągnięta jest skuteczna funkcja automatycznego czyszczenia.

3Prosty i niezawodny system pozycjonowania PCB

Przystosowana grubość płyty PCB, elastyczne ciśnienie boczne dostosowywane do oprogramowania i magnetyczne urządzenie wspierające,

4.Inteligentny system ścisków

Programatyczny i niezależny sterowanie silnikiem stopniowym, wbudowany precyzyjny system sterowania ciśnieniem.
