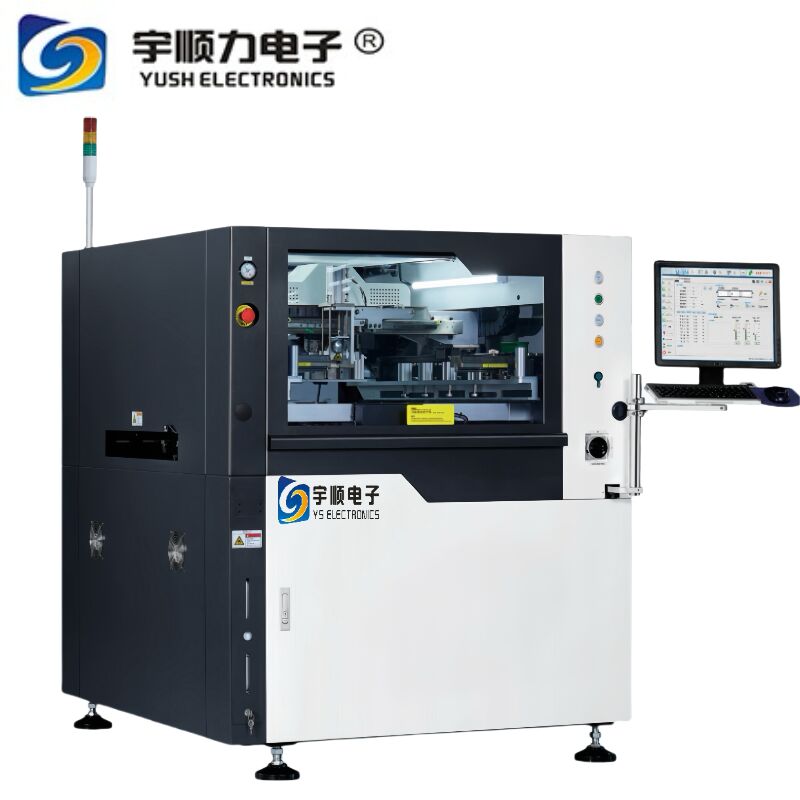

W pełni automatyczna drukarka pasty lutowniczej o wysokiej precyzji do produkcji płytek PCB
W pełni automatyczna drukarka pasty lutowniczej o wysokiej precyzji do produkcji płytek PCB
Specyfikacje wydajności maszyny
| Powtórz dokładność pozycji | ±10μm przy 6σ, CPK≥2,0 |
|---|
| Dokładność druku | ±18μm przy 6σ, CPK≥2,0 |
|---|
| NCP-CT (z wyłączeniem czyszczenia i drukowania) | <7,5 sek |
|---|
| HCP-CT (w tym czyszczenie i drukowanie) | 18 s/szt |
|---|
| Procesowa tomografia komputerowa | 4 minuty |
|---|
| Linia transferowa CT | 2 minuty |
|---|
Parametry obróbki podłoża
| Maksymalny rozmiar planszy | 510*510mm (opcjonalna aktualizacja do: 610*510mm) |
|---|
| Minimalny rozmiar planszy | 50*50mm |
|---|
| Grubość deski | 0,4 ~ 6 mm |
|---|
| Zakres mechaniczny aparatu | 528*510mm |
|---|
| Maksymalna waga deski | 5 kg |
|---|
| Luz krawędzi deski | 2,5 mm |
|---|
| Wysokość deski | Przypinka do przedmiotów z cechą Beyond o średnicy 23 mm |
|---|
| Prędkość transportu | 900±40mm |
|---|
| Maksymalna prędkość transportowa | Sterowanie segmentowe, 1500 mm/s (maks.) |
|---|
| Kierunek transportu | Jeden etap |
|---|
Parametry drukowania
| Szybkość drukowania | 10 ~ 200 mm/sek |
|---|
| Ciśnienie druku | 0,5 ~ 20 kg |
|---|
| Tryb drukowania | Jeden/dwa razy |
|---|
| Typ ściągaczki | Gumowe/Wycieraczki (kąt 45/55/60) |
|---|
| Odcięcie | 0 ~ 20 mm |
|---|
| Szybkość migawki | 0 ~ 20 mm/sek |
|---|
| Rozmiar ramki szablonu | 470*370mm~737*737mm |
|---|
| Metoda pozycjonowania siatki stalowej | Automatyczne pozycjonowanie w kierunku Y |
|---|
Parametry czyszczenia
| System czyszczenia | Suszenie, mokro, odkurzanie w trzech trybach |
|---|
| Czyszczenie z dużą prędkością | Zintegrowane czyszczenie i splot |
|---|
| System czyszczenia | Rodzaj natrysku bocznego |
|---|
| Uderzenie czyszczące | Automatyczne generowanie |
|---|
| Pozycja do czyszczenia | Sprzątanie po |
|---|
| Szybkość czyszczenia | 10-200 mm/sek |
|---|
| Zużycie płynu czyszczącego | Regulacja automatyczna i ręczna |
|---|
| Zużycie papieru czyszczącego | Regulacja automatyczna i ręczna |
|---|
Parametry widzenia
| CCD FOV | 10*8mm |
|---|
| Typ aparatu | Aparat cyfrowy 130 tysięcy CCD |
|---|
| System kamer | Blokada struktury optyki góra/dół |
|---|
| Czas cyklu aparatu | 100 ms |
|---|
| Typy znaków odniesienia | Standardowy kształt znaku odniesienia: okrągły, kwadratowy, rombowy, krzyżowy, podkładka i profil |
|---|
| Zaznacz rozmiar | 0,1-6 mm |
|---|
| Oznacz numer | Maks.: 4 szt |
|---|
| Trzymaj się z daleka, numer | Maks.: 1 szt |
|---|
Parametry maszyny
| Źródło zasilania | AC: 220 ± 10%, 50/60 Hz 2,2 kW |
|---|
| Ciśnienie powietrza | 4 ~ 6 kgf/cm² |
|---|
| Zużycie powietrza | Około 5 l/min |
|---|
| Temperatura pracy | -20 ℃ ~ + 45 ℃ |
|---|
| Wilgotność środowiska pracy | 30% ~ 60% |
|---|
| Wymiary maszyny (bez oświetlenia wieży) | 1500 (wys.) mm |
|---|
| Długość maszyny | 1240 (dł.) mm |
|---|
| Szerokość maszyny | 1410 (szer.) mm |
|---|
| Masa maszyny Ok | Około: około 1100 kg |
|---|
| Wymagania dotyczące nośności sprzętu | 650 kg/m² |
|---|
Specyfikacje sprzętu
Model wyposażenia: YS-GT
Rozmiar: 1240 (dł.) * 1410 (szer.) * 1500 (wys.) mm
Wymagania dotyczące zasilania
Zasilanie główne: AC: 220 ± 10%, 50/60HZ 3KW stabilny zasilacz o prądzie znamionowym, typ wtyczki: system brytyjski.
Wymagania dotyczące dostaw gazu
Główne źródło gazu: Stabilne źródło gazu przemysłowego o ciśnieniu 4,0-6 kgf/cm². Średnica rury gazowej wynosi 6 mm/8 mm/10 mm/12 mm, a przednie złącze rury gazowej jest uniwersalne.
Masa maszyny
Około 1100kg
Środowisko użytkowania sprzętu
- Temperatura w warsztacie: -20 ℃ ~ + 45 ℃
- Wilgotność warsztatowa: 30-60%
- Ochrona przed elektrycznością statyczną: wymagane jest uziemienie ESD i ochrona przed elektrycznością statyczną
- Nośność podłogi: Musi wynosić ≥ 650kg/m²
