Name: YS-12 fully automatic visual printing machine is mainly used in mini LED,
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-12
Price: 50000 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Guangdong

Nazwa handlowa: YUSH

Numer modelu: YS-12

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Cena: USD50000

Czas dostawy: 20 dni pracy

Zasady płatności: L/C, D/A, D/P, T/T, Western Union

Możliwość Supply: 1000

Najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                Całkowicie automatyczny drukarz pasty lutowniczej na PCB, mini LED visual printing machine, Drukarka do pasty lutowniczej YS-12


model:	YS-12	Waga:	1500 kg
Min rozmiar:	520*300 mm	Max rozmiar:	1500*750mm

model:	YS-12
Waga:	1500 kg
Min rozmiar:	520*300 mm
Max rozmiar:	1500*750mm

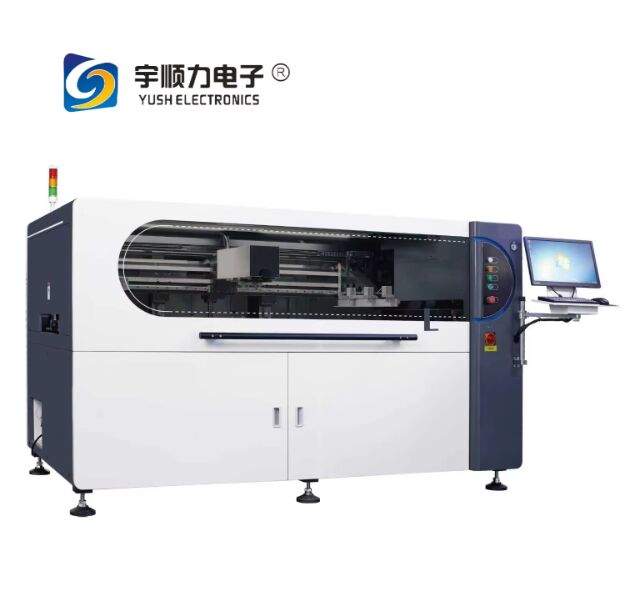

YS-12 fully automatic visual printing machine is mainly used in mini LED,

YS-12 W pełni automatyczna wizyjna maszyna do druku

W pełni automatyczna wizyjna maszyna do druku YS-12 jest przeznaczona głównie do zastosowań mini LED, oferując precyzyjne możliwości drukowania dla zaawansowanej produkcji elektronicznej.

Przegląd produktu

Specyfikacje techniczne

Parametry ramy sitodruku

Minimalny rozmiar	520 × 300 mm
Maksymalny rozmiar	1500 × 750 mm
Grubość	20-40 mm
Tryb pozycjonowania szablonu	Pozycjonowanie ręczne

Parametry płytki PCB

Minimalny rozmiar PCB	50 × 50 mm
Maksymalny rozmiar PCB	1200 × 350 mm
Grubość PCB	0,4-6 mm
Wypaczenie PCB	<1%
Odstęp od krawędzi płytki PCB	2,5 mm
Wysokość płytki	25 mm
Wysokość transportu	900 ± 40 mm
Prędkość transportu	Maksymalnie 1500 mm/s (programowalna)
Tryb transportu	Tor transportowy w jednym odcinku
Maksymalna waga płytki PCB	7 kg
Kierunek transportu	Lewo-Prawo; Prawo-Lewo; Lewo-Lewo; Prawo-Prawo

Parametry drukowania

Prędkość drukowania	10-200 mm/s
Ciśnienie drukowania	0,5-25 kg
Tryb drukowania	Drukowanie pojedynczym lub podwójnym raklem
Odległość odrywania	0-20 mm
Tryb zatrzasku	Trzyetapowe odformowanie
Typ rakla	Rakiel gumowy/Rakiel stalowy
Prędkość odrywania	0-20 mm/s

Dokładność drukowania

Powtarzalna dokładność pozycjonowania	±0,015 mm
Dokładność drukowania	±0,025 mm
Czas cyklu (z wyłączeniem czyszczenia)	<15 sekund
Czas przezbrojenia	<5 minut

Parametry czyszczenia

Skok czyszczenia	Automatyczne generowanie
Pozycja czyszczenia	Czyszczenie prawe
Prędkość czyszczenia	10-200 mm/s
Zużycie płynu czyszczącego	Automatyczne i ręczne ustawianie
Zużycie papieru czyszczącego	Automatyczne i ręczne ustawianie

Parametry obrazu

FOV CCD	10 × 8 mm
Typ kamery	Kamera cyfrowa 130 megapikseli
System kamery	Struktura opcji blokady w górę/w dół
Czas cyklu kamery	150 ms
Rozmiar znacznika	0,1-6 mm
Liczba pominięć	Maksymalnie: 1 sztuka
Liczba znaczników	Maksymalnie: 4 sztuki
Wykrywanie 2D	Wykrywanie niskiej zawartości cyny/braku nadruku/ciągłej cyny

Konfiguracja funkcjonalna

Kontrola bezpieczeństwa: Otwarcie drzwi powoduje zatrzymanie, alarm w przypadku nieprawidłowości
Inteligentny interfejs użytkownika: Zupełnie nowy interfejs, obsługa klawiszy skrótów
Ustawienia uprawnień: Swobodnie konfigurowalny podział uprawnień dla operatorów, techników i inżynierów
Standardowy system MES: Dostosowane rozwiązania Industry 4.0, rejestrowanie SOP, przesyłanie danych sprzętowych
Połączenie SPI: Automatyczna kompensacja przesunięcia, wykrywanie niewystarczającej ilości cyny, automatyczne czyszczenie siatki stalowej
System identyfikowalności: Kod skanowania kamery, kompatybilny rozmiar: 2,5×2,5-8×8 mm

Wymagania dotyczące instalacji

Waga maszyny	1500 kg
Główne zasilanie	AC: 220±10V; 50/60Hz, 3,5KW, ze stabilnym prądem i zasilaniem
Przewód uziemiający	Sprzęt wymaga oddzielnego uziemienia z dedykowanym przewodem uziemiającym
Typ wtyczki	Angielski SS145 (13A)
Główne źródło zasilania powietrzem	Źródło gazu przemysłowego 4,0-6 kgf/cm², z przewodem powietrznym o średnicy 8 mm

Środowisko pracy

Temperatura pracy	-20℃ do 45℃
Wilgotność środowiska pracy	30% do 60%
Ochrona elektrostatyczna	Ochrona elektrostatyczna uziemienia ESD
