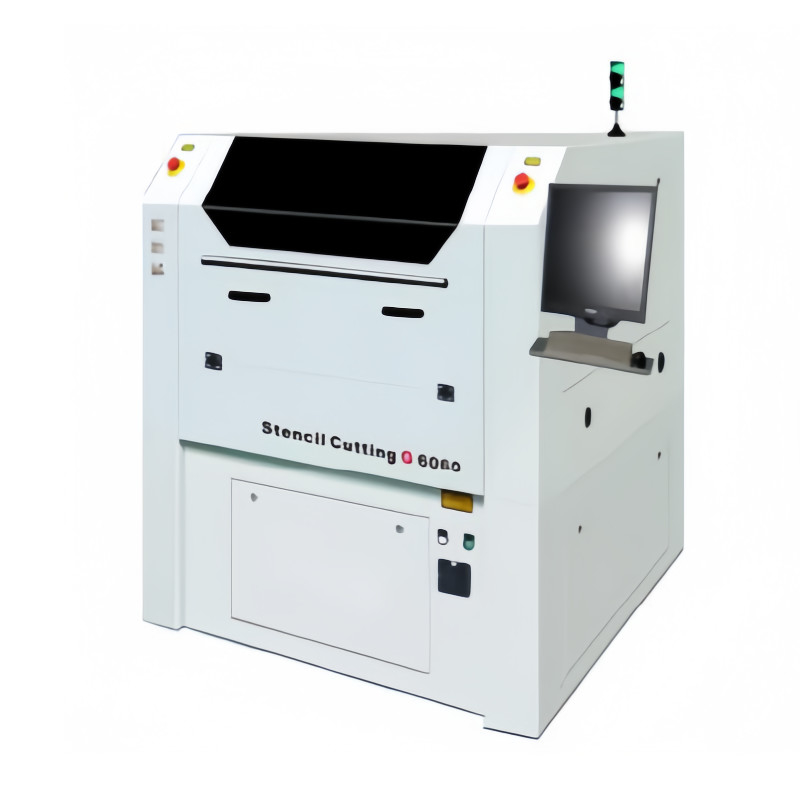

1070nm Wysokiej Precyzji SMT Laserowa Maszyna Do cięcia Kształtek
Konkurencyjność
1Nieustanne wprowadzanie innowacji i postęp wraz z czasem, aby zapewnić, że wydajność naszych maszyn jest na najwyższym poziomie w branży;
2.Przyjazna do użytkownika konstrukcja obsługi, prosta i wygodna obsługa oraz niskie wymagania wobec operatorów;
3.Profesjonalny zespół prowadzi badania od wielu lat, z stabilną i niezawodną obsługą i wysoką kompatybilnością oprogramowania.
4.Ceny są otwarte i przejrzyste, a koszty są wysokie.
Wprowadzenie do firmy
YUSH Electronic Technology Co., Ltd.jest firmą specjalizującą się w produkcji wysokiej precyzji laserowych maszyn do cięcia, mamy doskonały zespół techniczny,który ma wieloletnie doświadczenie w aplikacji laserowej. Nasze oprogramowanie jest samodzielnie opracowane, aby zapewnić, że możemy zapewnić światowej klasy produkty i usługi!!Główne reprezentatywne modele maszyny to: maszyna do cięcia szablonów laserowych SMT, maszyna do cięcia szablonów bramkowych, urządzenia laserowe LDS.Idź z czasem i aktywnie wprowadź innowacje.Wymagania klienta zawsze są na pierwszym miejscu.Nieustannie wprowadzamy innowacje, aby dostosować się do rynku. Upewniamy się, że każdy klient, który wybiera nas, zawsze korzysta z najwyższej klasy usług w zakresie zastosowań laserowych.Nasze urządzenia mają szeroki zakres przetwarzania i produkcji..Może być wysoce precyzyjne cięcie dla stali nierdzewnej, blach stali krzemowej, blach stali krzemowej, stopów tytanu, miedzi, aluminium, ceramiki itp.Zapewnienie naszym klientom silnej odporności i konkurencyjności na rynku przez długi czas.
Wyroby o wysokiej precyzji do cięcia stali nierdzewnej, stali węglowej, blachy ocynkowanej, blach krzemowych, blach krzemowych, stopów tytanu, miedzi, mosiądzu, aluminium, ceramiki itp.
SMT Wykorzystanie urządzeń do cięcia laserowegoANE: Specyfikacje i parametry.
|
Model
|
YS-G7080
|
|
Moc lasera włókna IPG
|
200w
|
|
Prędkość cięcia
|
15000-30000 podkładek/h
|
|
Obszar cięcia
|
700*800 mm
|
|
Gęstość cięcia
|
200w≤1mm
|
|
Dokładność cięcia
|
± 0,005 mm
|
|
Powtarzalność
|
± 0,002 mm
|
|
Oprogramowanie operacyjne
|
HK Studio
|
|
Format danych
|
DXF/PLT/CNC/LMD ect.
|
|
Wielkość maszyny
|
1480*1840*1500 mm
|
|
Maszyna
|
2600 kg
|
|
Moc wejściowa
|
AC220V/3KW
|
|
Gaz pomocniczy
|
Tlen/powietrze sprężone
|
|
Ciśnienie gazu
|
Tlen 1,0Mpa/powietrze sprężone 1,6Mpa
|
|
Temperatura
|
22±2°C
|
|
wilgotność
|
< 60%
|
|
Długość fali lasera
|
1070 nm
|
|
Jakość wiązki
|
M2<1.1
|
|
Przyspieszenie cięcia
|
2G
|
Uwaga:Powyższy model mocy lasera można zamówić zgodnie z potrzebami klienta.
Akcesoria do maszyn:
1)Wentilator wydechowy - 750 W
3) Stabilizator - 5KVA - 200 V
Standardowe miejsce wiązki laserowej wynosi 0,03 mm,a minimalna apertura cięcia wynosi 0,03 mm.(0,018 mm dla opcjonalnych teraz) Maksymalny rozmiar luźnej arkusza (Clamping X) - 780 mm
Automatyczny zestaw serwo napędowy - TAK
Żywotność lasera światłowodowego IPG: więcej niż 100000 godzin.
Cięcie sieci stalowej SMT
Konwencjonalne cięcie stencil SMT, oparte na wysokiej precyzji, wysokiej prędkości cięcia i
Wysoka stabilność, seria G6060 może osiągnąć 15000 otworów na godzinę w warunkach
zapewnienia jakości cięcia.
Cięcie IC SMT
Część IC tradycyjnego cięcia SMT jest powiększana 100 razy, co głównie
odzwierciedla funkcjonowanie łuku cięcia maszyny i linii prostej.
Oznakowanie okrągłe
Diagram efektu cięcia okrągłego punktu znaku po wzmocnieniu sto
Czas odzwierciedla głównie zdolność maszyny do trafienia punktu znaku.
Technologia mikroporowa
Technologia mikro-dziury ma szybko przebić 0,02 - 0,06 mm bardzo małe otwory na
Wykorzystanie metalu w sieci, a prędkość przebijania może osiągnąć 80 000 otworów na godzinę (około
50Wykorzystuje się go głównie w produktach chemicznych.
Przemysł przetwarzania ekranu.
Cięcie precyzyjne
Wysoce precyzyjne cięcie blachy stalowej, grubość blachy stalowej 0,08 mm, szerokość linii
Jak widać na rysunku jest około 0,1 mm, w tak cienkiej grubości, cięcie
otwór jest szczelny, a blacha stalowa nie jest zdeformowana, głównie odzwierciedlająca maszynę
Wysoka precyzja i stabilność.
Cięcie precyzyjne
Precyzyjne cięcie blach stalowych o grubości 0,1 mm, szerokości i rozstawienia
Środkowe paski są 0,05 mm, co również zapewnia, że deformacja termiczna
w zakresie wymaganym.
Cięcie precyzyjne
Okrągłe cięcie o wysokiej precyzji, główną cechą tego typu wyrobów jest to, że
jest wiele dziur łukowych, a zewnętrzny pierścień ma okrąg szerokości
aby zapewnić koncentryczność koła i precyzję cięcia po przekątnej.
Obcinanie płyt grubości stali
Cięcie ze stali nierdzewnej o grubości 2 mm może łatwo zagwarantować jakość cięcia
i precyzja w cięciu grubej płyty.
Obcinanie arkuszy aluminiowych
Przetwarzana jest płyta aluminiowa o średnicy 130 mm i grubości 1,3 mm.
Płytka aluminiowa ma wysoką odblaskowość do lasera i może przetwarzać 1,3 mm aluminium
Płytka, która odzwierciedla również szerokie zastosowanie maszyny.
Efekt cięcia pod mikroskopem o dużej mocy
Efekt ściany pod mikroskopem 300x
Efekt ściany pod mikroskopem 1000x
◆Wykorzystuje silnik liniowy o rdzeniu żelaznym i strukturę podwójnego sterownika, dużą siłę napędową, maksymalne przyspieszenie może osiągnąć 2,0G, zapewniając precyzyjne poruszanie się maszyny przy dużej prędkości.
◆Importowane laserowe włókna IPG, stabilna moc wyjściowa, długa żywotność, bezobsługa, płynne przetwarzanie otworów i zapewnienie stabilności procesu przetwarzania.
◆Wykorzystanie napędów importowanych z USA, zaawansowanych algorytmów regulacji i regulacji znacznie poprawiają wydajność cięcia i zapewniają dokładność obróbki
◆Cała maszyna wykorzystuje marmur naturalny jako podstawę, która jest bezpieczna i stabilna.
◆Wyposażone w wysokiej precyzji system pełnej pętli zamkniętej siatki do informacji zwrotnej w czasie rzeczywistym w celu zmniejszenia powtarzających się błędów pozycjonowania.
◆Niskie zużycie energii, zużycie energii całej maszyny wynosi około 2,5 kW/h.
