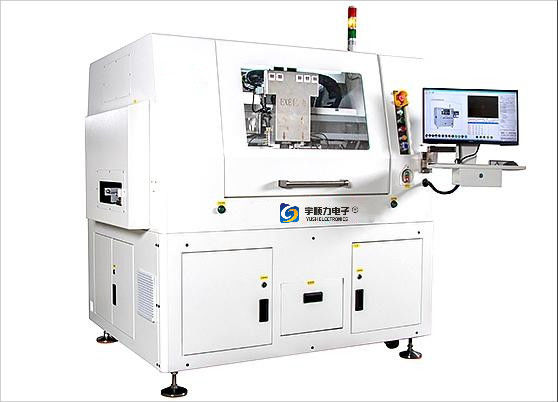

Maszyna do frezowania PCB z podwójnym wrzecionem YSL-910LAT Pobór mocy 3,5kva

Jeden.Podstawowe parametry i specyfikacje:

1. Zakres roboczy płyty pomocniczej: 300 mm x 350 mm;

2. Tryb jazdy XYZ: serwosilnik prądu przemiennego

3. Liczba osi ruchu: 9 osi

4. Tryb nauczania programu: intuicyjne wejście edukacyjne z kolorowym obrazem ccd

5. Interfejs operacyjny: interfejs obsługi okna win7;

6. Moc górnego odkurzacza: 5hp, dolna moc odpylacza: 3hp (opcja 5hp)

7. Wrzeciono tnące sycotec (Niemcy): max80000rpm (automatyczna zmiana narzędzia)

8. Prędkość serwa Xy ac: 0-1000 mm/s;z ac prędkość serwa: 0-800 mm/s

10. Dokładność powtarzania Xy: ± 0,01 mm

11. Dokładność cięcia: ± 0,02 mm

12. Dokładność kalibracji kamery Ccd: ± 0,01 mm

13. Wartość naprężenia płyty: 300uε poniżej

14. Średnica narzędzia: 0,8-2,3 mm

15. Grubość cięcia płyty PCB: 0,2 mm-6,0 mm

16. Główny silnik i ciśnienie mechaniczne i elektryczne zbierające kurz: 220 v 1 φ i 3 φ

17. Pobór mocy: 3,5kva

18. Pistolet do eliminacji statycznej

19. System wizyjny: kamera cyfrowa o wysokiej rozdzielczości

20. Silnik napędowy: bezszczotkowy silnik serwo AC

21. Mechaniczne ramię ściągające i zwalniające: antystatyczna ssawka próżniowa

22. Tryb karmienia: transport kolejowy

23. Tryb rozładowania: transport taśmowy lub wyjście pojazdu lub transport kolejowy;

24. Tryb zmiany obciążenia: przesunięcie obciążenia adsorpcji dyszy próżniowej ssącej

25. Kierunek przepływu: lewo → prawo

26. Kopia zapasowa programu: interfejs usb

27. Tryb sterowania: specjalny kontroler

28 Wymiary szafki na kurz: 640mm×785mm×1760mm(d×w×h)

29. Rozmiar maszyny: 2014 mm × 1230 mm × 1650 mm (gł. × szer. × wys.)

30. Waga silnika głównego + odpylacz: 1000 kg

Dwa.Wprowadzenie do konfiguracji urządzenia

1. Podwójna struktura stołu roboczego

Zastosuj podwójną szynę ślizgową i podwójną platformę cylindra.Może jednocześnie ciąć różne rodzaje produktów i znacznie skrócić czas oczekiwania na zabranie i odłożenie talerzy.Jednocześnie może zmienić podwójną platformę na dużą pojedynczą platformę, zwiększyć rozmiar roboczy i znacznie poprawić elastyczność sprzętu.

2. Pod konstrukcją wrzeciona próżniowego

A.YSL-910LAT dwuwrzecionowy rozdrabniacz do frezowania on-line przyjmuje szybkie importowane wrzeciono do cięcia płyty, znacznie zmniejsza naprężenia skrawania, wysoką precyzję, małą bezwładność, szybką reakcję.

b.System wykrywania frezu, monitorowanie stanu frezu w czasie rzeczywistym, skutecznie zapobiega zjawisku kontynuacji pracy po cięciu.

cNowy system wizyjny, jednorodne źródło światła pierścieniowego, z funkcją regulacji jasności, sprawia, że ​​każdy typ punktu znakowego jest lepiej rozpoznawany, odpowiedni do takich jak cynowanie, miedziowanie, złocenie, natryskiwanie cyny i różne rodzaje różnych kolorowych płytek drukowanych.Cały system wyposażony jest w funkcję kompensacji kontrapunktu wizualnego.

3. Pod strukturą próżniową

Konstrukcja uszczelnienia lejka, wlot ssący przyjmuje kąt ukosu 45 stopni, zmniejsza kurz w zjawisku wewnętrznego wiru.

4.Specjalny sterownik CNC

Niezależny specjalny sterownik CNC integruje część kontrolną, sterowanie pętlą ma dużą stabilność, wysoką precyzję, szybką reakcję i silne przeciwdziałanie zakłóceniom

5. Kolekcjoner
