Szczegóły Produktu
Miejsce pochodzenia: CHINY DONGGUAN
Nazwa handlowa: YUSHUNLI
Orzecznictwo: CE ISO
Numer modelu: YS880
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD1000~80000
Szczegóły pakowania: Skrzynia ze sklejki
Czas dostawy: 10-15 dni roboczych
Zasady płatności: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 80 zestawów / miesiąc
Dokładność cięcia: |
±0,08mm |
Powtarzalność: |
±0,02mm |
Maksymalny zakres roboczy: |
400mmx400mm |
Grubość cięcia PCB: |
0,3 mm-6 mm |
Maksymalna prędkość silnika wrzeciona: |
80000/min |
Rozmiar sprzętu (DxSxW) mm): |
1590x1330x1650mm |
Całkowita waga sprzętu i odkurzacza: |
1000 kg |
Zaznacz punkt wszystkie typy: |
Okrągły kwadrat |
Moc sprzętu: |
AC220V |
Dokładność cięcia: |
±0,08mm |
Powtarzalność: |
±0,02mm |
Maksymalny zakres roboczy: |
400mmx400mm |
Grubość cięcia PCB: |
0,3 mm-6 mm |
Maksymalna prędkość silnika wrzeciona: |
80000/min |
Rozmiar sprzętu (DxSxW) mm): |
1590x1330x1650mm |
Całkowita waga sprzętu i odkurzacza: |
1000 kg |
Zaznacz punkt wszystkie typy: |
Okrągły kwadrat |
Moc sprzętu: |
AC220V |

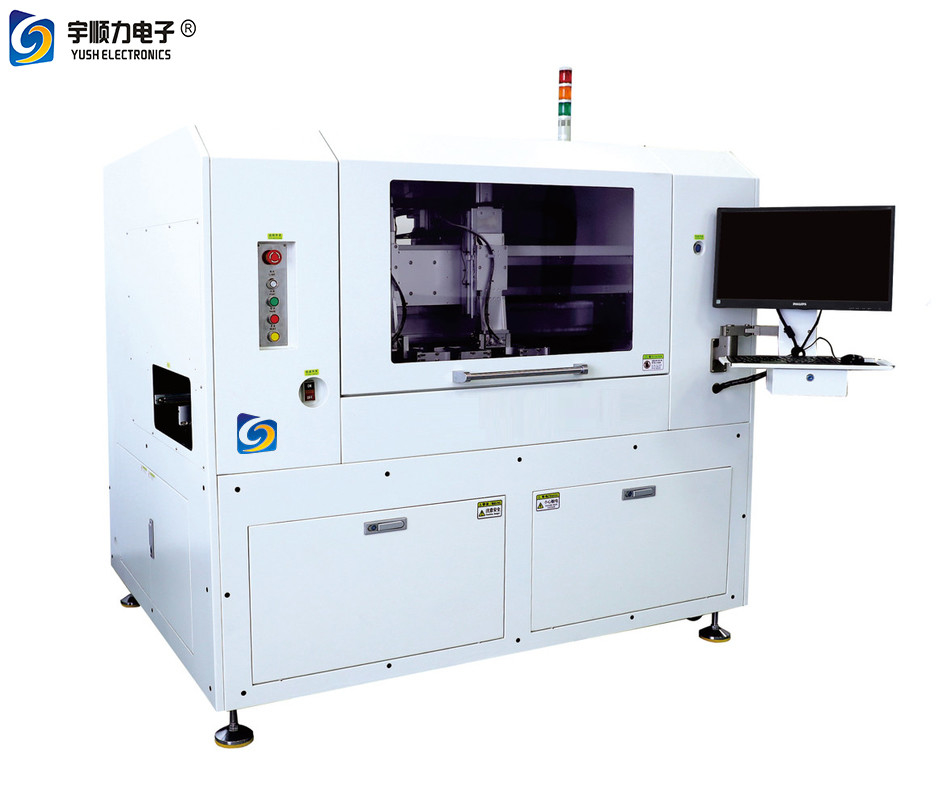

Precyzyjna automatyczna maszyna do depanowania płyt on-line z mniejszym naprężeniem
Wprowadzenie produktu — automatyczne depanelowanie YS880
Główne obszary zastosowań:
Sterowanie urządzeniami domowymi, nowa energetyka, moduły 5G WIFI, smartfony, inteligentne urządzenia do noszenia, instrumenty precyzyjne, tablety, inteligentne domy, sprzęt medyczny, lotnictwo, produkty wojskowe itp.
Wygląd i rozmiar sprzętu:
Analiza naprężeń przy cięciu PCB
Maksymalne naprężenie: -240 ～ 130 mikro N/mm
Nadaje się do wielopanelowego i bardzo precyzyjnego cięcia PCB,
Kurz znajdujący się w lub wokół lutowanych stopek/kulek wrażliwych/kruchych elementów spowoduje:
1. Przewodzący pył spowoduje zwarcie.
2. Pył nieprzewodzący z czasem pochłania wilgoć z powietrza i powoduje przerywaną awarię obwodu.
3. Kurz powodujący korozję uszkodzi obwód miedziany.
Cechy konstrukcyjne maszyny:
1. On-line automatyczna maszyna do depanelowania płyt, automatyczne podawanie płyt, cięcie i wydawanie płyt znacznie poprawiają wydajność i oszczędzają koszty pracy
2. Wyposażony w system wyrównywania kamery CCD w celu poprawy dokładności i wydajności cięcia oraz zapobiegania nieprawidłowemu działaniu
3.Importowane szybkie wrzeciono służy do cięcia i oddzielania płyty, co znacznie zmniejsza naprężenie cięcia, ma małą bezwładność i szybką reakcję
4. Podwójna platforma robocza w konstrukcji i na zewnątrz, poprawia wydajność cięcia
5. Wał sterujący wykonany jest z aluminium lotniczego, które jest lekkie i wytrzymałe
6. Wyposażony w funkcję automatycznej zmiany narzędzia i wykrywanie uszkodzonych narzędzi w celu zmniejszenia czynników ludzkich, wysokiej precyzji i dużej stabilności;
7. Standardowy port połączenia MES lub ERP, połączenie w czasie rzeczywistym z centralną bazą danych
8. Opcjonalna kamera kodów kreskowych, może automatycznie skanować kod kreskowy i przesyłać odpowiednie informacje do bazy danych
9. System: Windows7
YS 880AT Parametry techniczne depaneli
| Przedmiot | YS880AT |
| Efektywny rozmiar cięcia | Podwójna platforma robocza, maksymalny zasięg roboczy pojedynczej platformy roboczej 400mm*400mm |
| Metoda zbierania kurzu | Worek filtracyjny górnego lub dolnego odpylacza jest wykonany z antystatycznego, przeciwwybuchowego materiału i niezawodnego urządzenia.Oprogramowanie automatycznie wyświetli alarm, gdy kurz osiągnie określony poziom, a dokładność filtrowania wyniesie 0,0001. |
| Wrzeciono tnące | Prędkość niemieckiego sycotec (ESD): regulacja 80 000 obr./min (dobra trwałość) chłodzenie powietrzem |
| Zmień metodę frezowania | Wewnątrz maszyny znajduje się monitorowanie żywotności frezów, a maszyna może automatycznie zakończyć wymianę frezów.Zalety: Maszyna jest automatycznie kompletowana, co pozwala uniknąć urazów i błędów w pracy, poprawia wydajność pracy, a frez może być używany w kilku sekcjach |
| Wykrywanie złamanego noża | Wyposażony w system wykrywania uszkodzonych narzędzi |
| Tryb warsztatu | Serwosilnik Panasonic + precyzyjna śruba uziemiająca + precyzyjny suwak Upewnij się, że sprzęt ma wysoką precyzję, doskonałą stabilność i lepszą trwałość |
| Marka silnika serwo | Japonia Matsushita |
| CkomputerSsystem | Użyj tajwańskiego komputera przemysłowego i oryginalnego systemu WIN7! |
| Eliminator statyczny | SchneideraFrancja |
| Funkcja zarządzania informacjami | Obsługa systemu informacyjnego MES, aby zapewnić płynne połączenie między urządzeniami i zarządzaniem informacjami;bezpłatny otwarty interfejs Ethernet i obsługa protokołu komunikacyjnego sieci TCP/IP oraz niezbędnego powiązanego oprogramowania i programów;wolny otwarty port funkcji KODU KRESKOWEGO. |
| Konstrukcja konstrukcji kamery CCD | Konstrukcja kamery latającej (lewa i prawa platforma można podzielić na różne produkty i można je ukończyć na różnych wysokościach) |
| MARK punktowe rozpoznawanie i korekcja pełnego typu | Konfiguracja standardowa |
| Kontrola jasności przysłony LED | Oprogramowanie może dostosować różnicę kolorów i jasność, odpowiednie dla różnych cech produktu |
| Zarządzanie uprawnieniami operatora | Czteropoziomowa ochrona hasłem, zgodnie z obowiązkami klienta, dowolnie ustalaj zawartość każdego poziomu |
| Funkcja rozbudowy śledzenia sprzętu | Sprzęt rezerwuje porty, a robot lub sprzęt automatyki może być zrealizowany w przyszłości w celu realizacji innych funkcji. |
| Parametry cięcia | |
| Dokładność cięcia | ±0,08mm |
| Powtarzalność | ±0,02mm |
| Maksymalny zasięg roboczy | 400mmx400mm |
| Grubość cięcia PCB | 0,3 mm-6 mm |
| Odpowiedni rozmiar noża | 0,8 mm-3,0 mm |
| Zaznacz punkt wszystkie typy | Okrągły kwadrat |
| Funkcja cięcia | Linia prosta, kształt sektora, kształt koła, kopia uniwersalna, automatyczna korekta i kompensacja |
| CkontrolaPparametr | |
| Metoda kontroli XYZ | Dedykowany sterownik CNC |
| Tryb jazdy XYZ | Serwo AC Panasonic |
| Maksymalna prędkość silnika wrzeciona | 80000/min |
| Metoda próżniowa | Wysmoktać |
| Typ routera | Odsysanie (praworęczne) |
| Metoda wsparcia PCB | Uniwersalny górny PIN, specjalne mocowanie |
| Moc sprzętu | AC;220V |
| Moc odkurzacza | AC;380V |
| Źródło gazu | 4-6 kg/cm² |
| Rozmiar sprzętu (DxSxW) mm) | 1590x1330x1650mm |
| Rozmiar odkurzacza (DxSxW) mm) | 750x580x615mm |
| Całkowita waga sprzętu i odkurzacza | 1000 kg |
