Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: YuSH
Orzecznictwo: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Numer modelu: YS-EPS3
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD1000-29000
Szczegóły pakowania: Skrzynia ze sklejki
Czas dostawy: 5-7 dni roboczych
Zasady płatności: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 300 zestawów / miesiąc
Rozmiar maszyny: |
1900x1735x1665 (mm) |
Rozmiar PCB: |
dł.340*szer.460 (mm) |
wysokość przenośnika: |
900±20 (mm) |
Rozmiar maszyny: |
1900x1735x1665 (mm) |
Rozmiar PCB: |
dł.340*szer.460 (mm) |
wysokość przenośnika: |
900±20 (mm) |
Opis

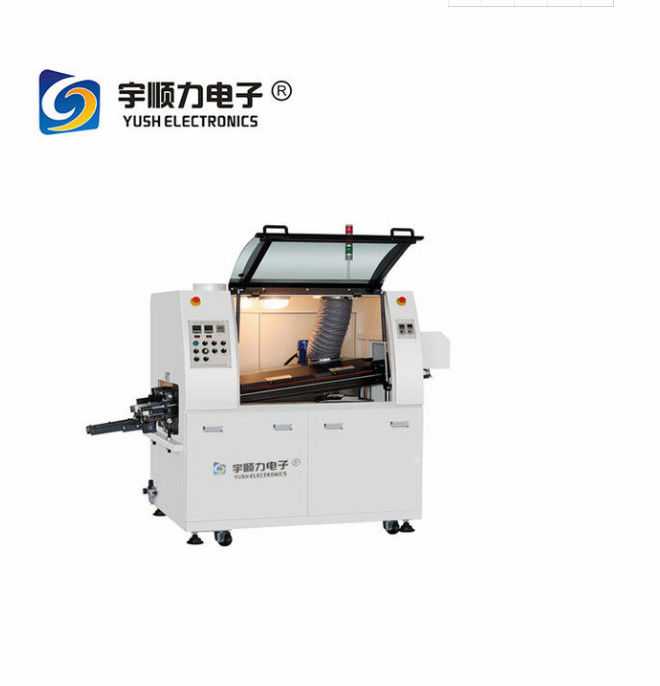

1900x1735x1665mm 2L 1,5-2m³/h/potx1 Maszyna do lutowania selektywnego FLUX SPRAY MODUŁ bezołowiowy piec rozpływowy
Parametry techniczne:
| Rozmiar maszyny | 1900x1735x1665 (mm) | |
| Regulacja szerokości transportowej | 50-460 (mm) | |
| Rozmiar PCB | dł.340*szer.460 (mm) | |
| Wysokość przenośnika | 900±20 (mm) | |
| garnek lutowniczy | cyna lutownicza z pompą elektromagnetyczną | |
| Ilość żużlu cynowego | pojedyncza/podwójna doniczka | Piec 2 |
| Zużycie azotu | 0,5 kg/garnek/tydzień x1 | 0,5 kg/garnek/tydzień x2 |
| numery puli lutowniczej | 1,5-2m³/h/potx1 | 1,5-2m³/h/potx2 |
MODUŁ NATRYSKOWY TOPNIKA
Wstęp:
Głowica natryskowa sprowadzana z Niemiec zapewnia absolutnie precyzyjną i
dobrze określone osadzanie się topnika na nawet najmniejszych obszarach.Strumień ma być
nakładany tylko na złącze lutowane, dzięki czemu powierzchnia zwilżalna może być tak mała, jak 3
mm.co powoduje, że zanieczyszczenie jonowe jest zminimalizowane, a zużycie topnika wynosi
dukowany.
Cechy:
Oszczędność 90% strumienia w porównaniu do trybu tradycyjnego.
Powierzchnia zwilżania może wynosić nawet 3 mm, minimalizując efekt zanieczyszczenia jonowego, a deski nie trzeba czyścić.
Dwuosiowe sterowanie serwomotorem, wysoka dokładność pozycjonowania.
Minimalne zanieczyszczenie jonowe.
| Dane techniczne: | |
| Moduł strumienia x odległość osi (maks.) | 510mm |
| Odległość osi y modułu strumienia (maks.) | 450mm |
| Maks.prędkość dyszy | 7m/min |
| Zawartość topnika | 2 litry |
| Typ topnika | RO, RE i OR oraz z obowiązującą normą L0, L1, M0, zgodnie z IEC 61190-1-1 |
| Poziom efektywny strumienia | L0, L1, M0 |
| Dysza | 130 μm, alternatywna średnica |
| Ciśnienie natrysku | 0,5~1,0 bara |
| Szerokość natrysku | 2~8 mm (z dyszą natryskową 130 μm) |
| Prędkość natrysku | 20 mm/s |
| Prędkość pozycjonowania | 400 mm/s |
| Dokładność pozycjonowania | ±0,2 mm |
| System topnika | 2-osiowy z serwonapędem |
Etykietka: piec rozpływowy pcb,maszyna do pieca rozpływowego, bezołowiowy piec rozpływowy
